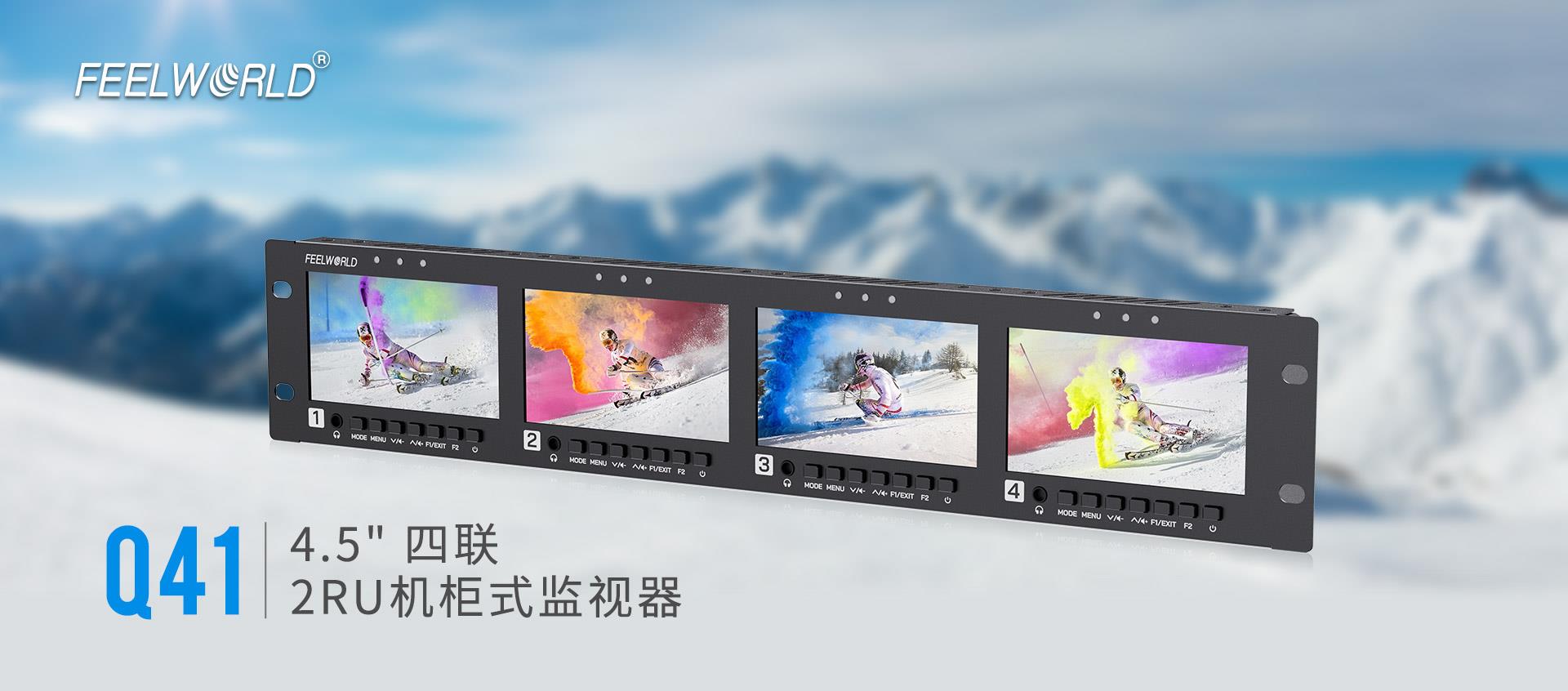

Q41 4.5"2RU四联高清广播级SDI/4K HDMI/AV机柜式视频监视器
| 序号: | 202502270858196626 |
|---|---|
| 型号: | Q41 |
| 尺寸: | 4.5"*4 |
| 简介: |
尺寸： 4.5"x4
分辨率： 1280x720 pixels 屏幕比例：16:9 亮度： 350cd/m² |
| 输入: | 3G-SDI、 HDMI 2.0、 Video、 Audio(L/R) |
| 输出: | 3G-SDI、 HDMI 2.0、 Video、 Stereo Headphone |
| DM: | |
| 下载: | |
演播室理想的监看解决方案
演播室往往需要同时输入多个信号，FEELWOLRD Q41具有4个独立控制的屏幕可以监看来自不同信号的画面。
演播室往往需要同时输入多个信号，FEELWOLRD Q41具有4个独立控制的屏幕可以监看来自不同信号的画面。
航空箱
对于大型活动、演出、赛事等项目的直播制作需要考虑到设备的便携性，将监视器安装到便携式航空箱就可以带往世界各地使用。金属材质有效散热，避免移动式机架积聚过多热量。
对于大型活动、演出、赛事等项目的直播制作需要考虑到设备的便携性，将监视器安装到便携式航空箱就可以带往世界各地使用。金属材质有效散热，避免移动式机架积聚过多热量。
移动转播车
转播车空间狭小需要尽可能减少设备的占用面积，Q41设计紧凑适合安装在移动转播车的电视墙。
转播车空间狭小需要尽可能减少设备的占用面积，Q41设计紧凑适合安装在移动转播车的电视墙。
4*4.5英寸高清液晶屏
Q41配有4块独立的4.5英寸高清IPS屏，更宽广的视野，提供出色的细节，8bit色深呈现1670万色阶，带给您多彩世界。
Q41配有4块独立的4.5英寸高清IPS屏，更宽广的视野，提供出色的细节，8bit色深呈现1670万色阶，带给您多彩世界。

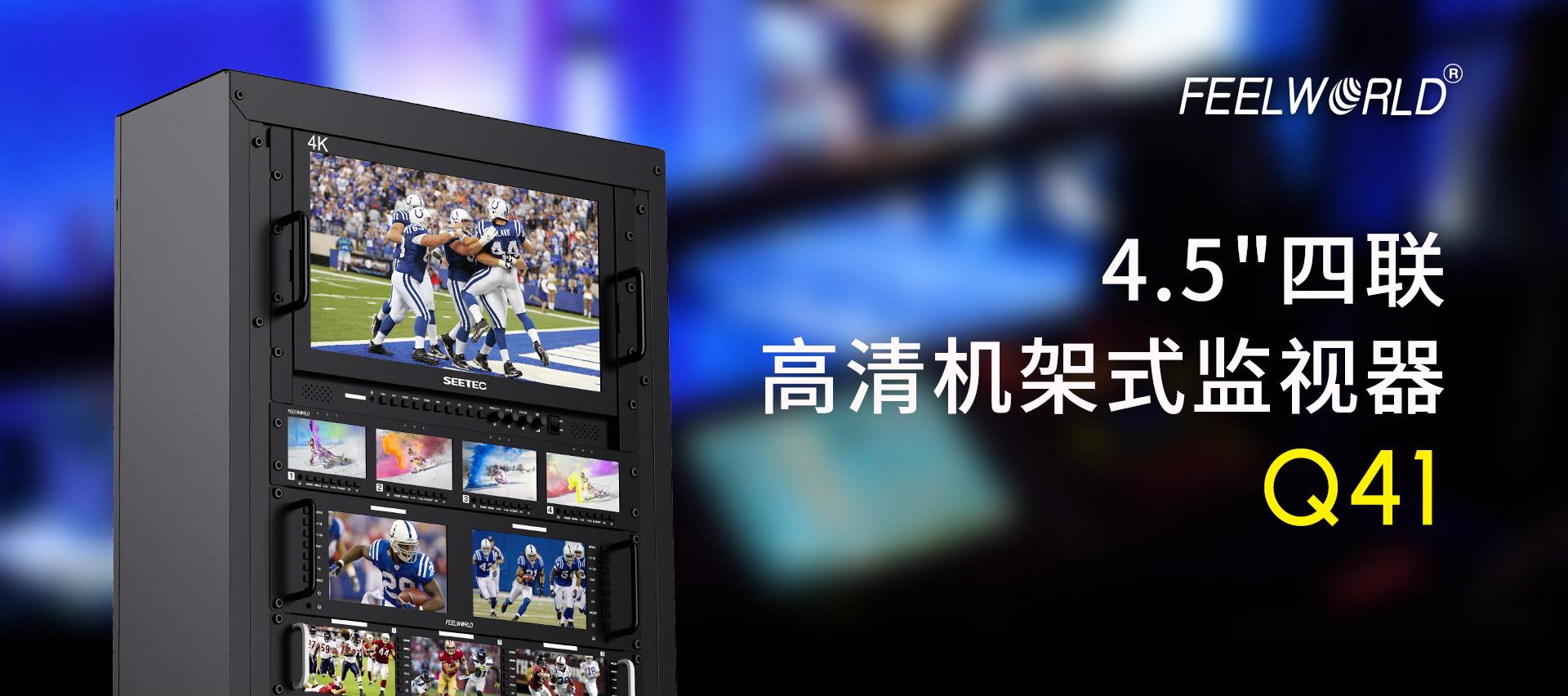

2RU机柜式设计
适用于19英寸宽的机柜安装，具有2RU安装高度和纤细的金属设计，只占体积的一小部分,是机架和电视墙安装的理想选择。
适用于19英寸宽的机柜安装，具有2RU安装高度和纤细的金属设计，只占体积的一小部分,是机架和电视墙安装的理想选择。

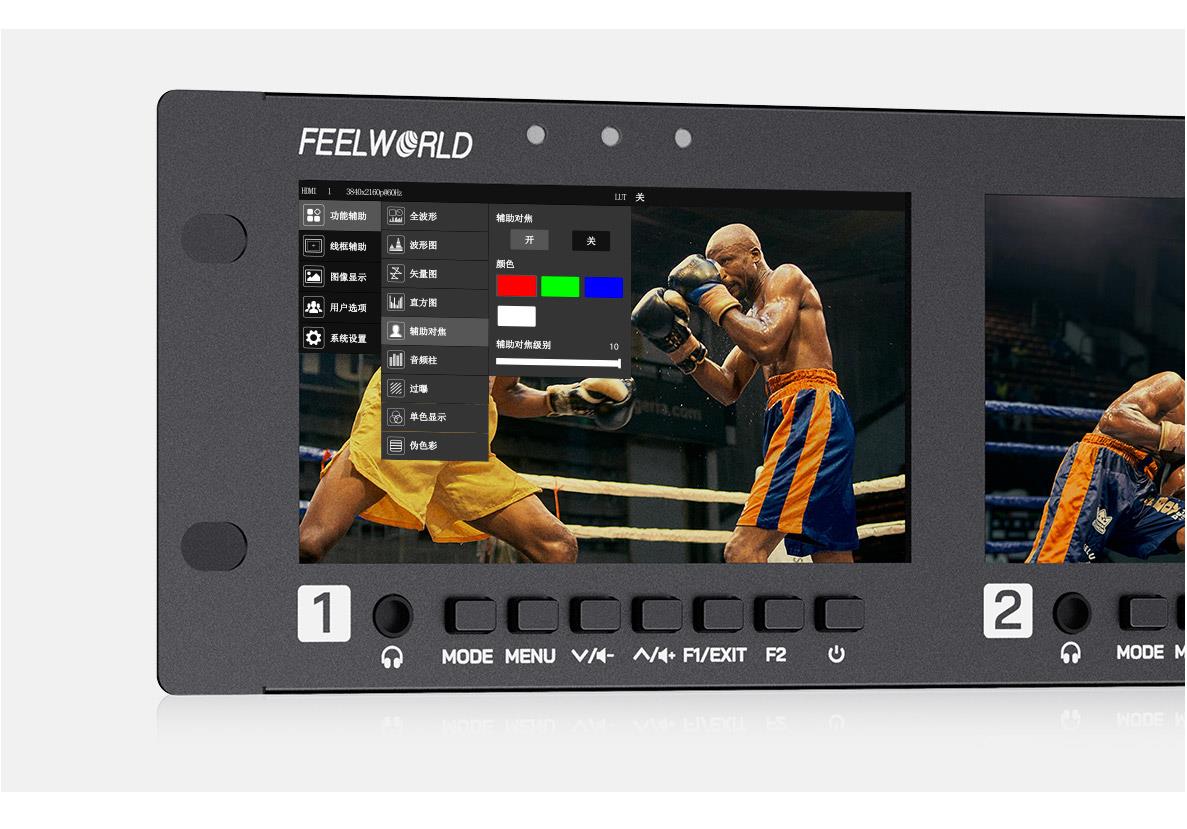

新菜单界面，更直观
Q41采用新菜单界面，把软件功能图标化，便于设置和快速选取所需功能。
Q41采用新菜单界面，把软件功能图标化，便于设置和快速选取所需功能。
全方位辅助功能
加载自定义3D LUT, 再现电影风格
支持加载32个LUTs
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用内置的LUT，也可以自定义上传.cube文件。用户将LUT文档放在U盘根目录，通过USB转Type-C头与本机的Type-C接口连接导入（可同时存储32个用户LUT表），在现场可以快速进行切换对比，获得更好的色彩质量控制。
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用内置的LUT，也可以自定义上传.cube文件。用户将LUT文档放在U盘根目录，通过USB转Type-C头与本机的Type-C接口连接导入（可同时存储32个用户LUT表），在现场可以快速进行切换对比，获得更好的色彩质量控制。

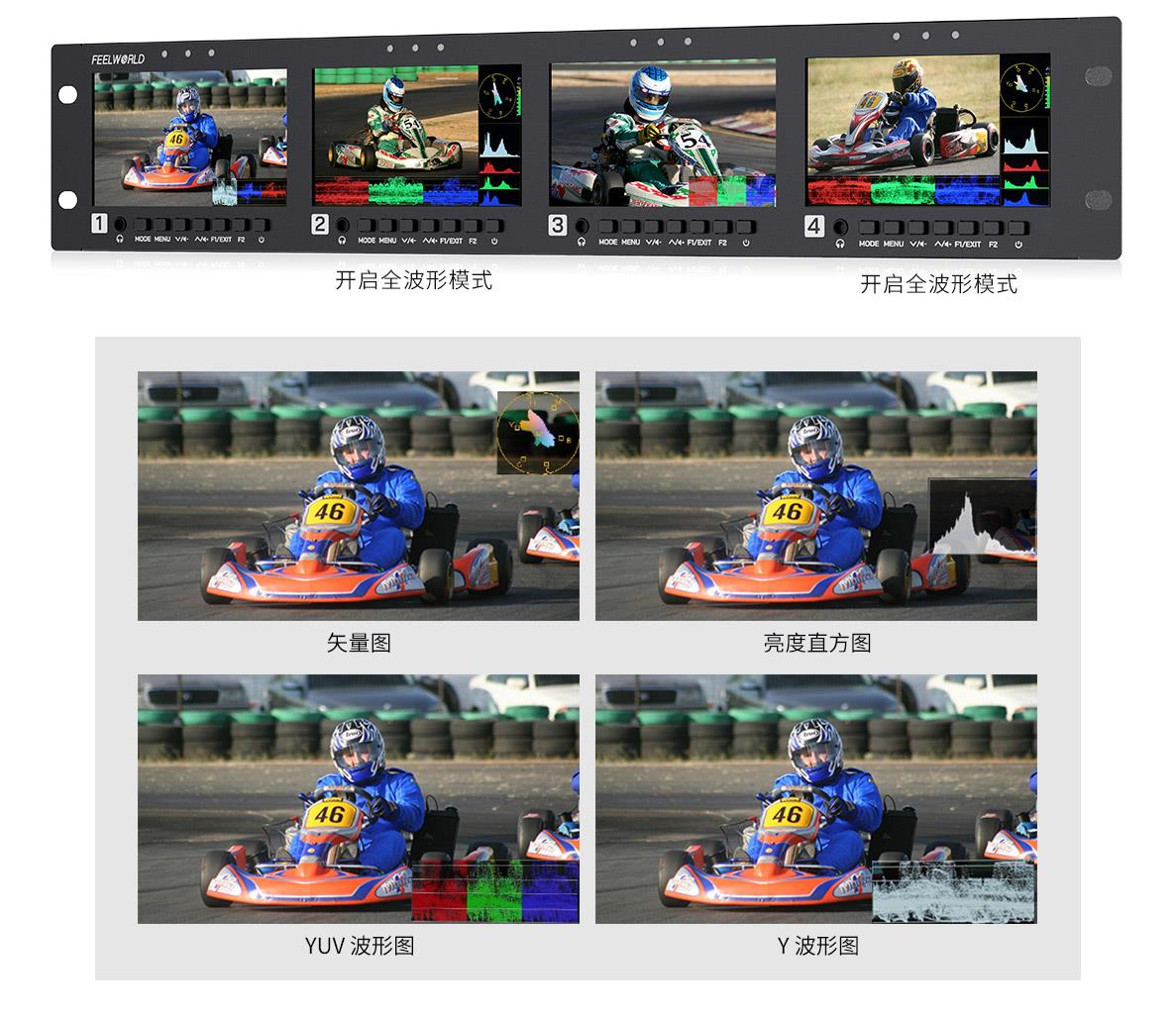

广播级精确波形监看
节省您的预算
内置波形监看功能，您可选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。Q41成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
节省您的预算
内置波形监看功能，您可选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。Q41成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
直观的按键操作
每个面板都配备独立控制屏幕的直观按键,2个自定义功能键可以将常用功能设置为快捷键，所有按键一目了然，使操作快捷、简单。
每个面板都配备独立控制屏幕的直观按键,2个自定义功能键可以将常用功能设置为快捷键，所有按键一目了然，使操作快捷、简单。

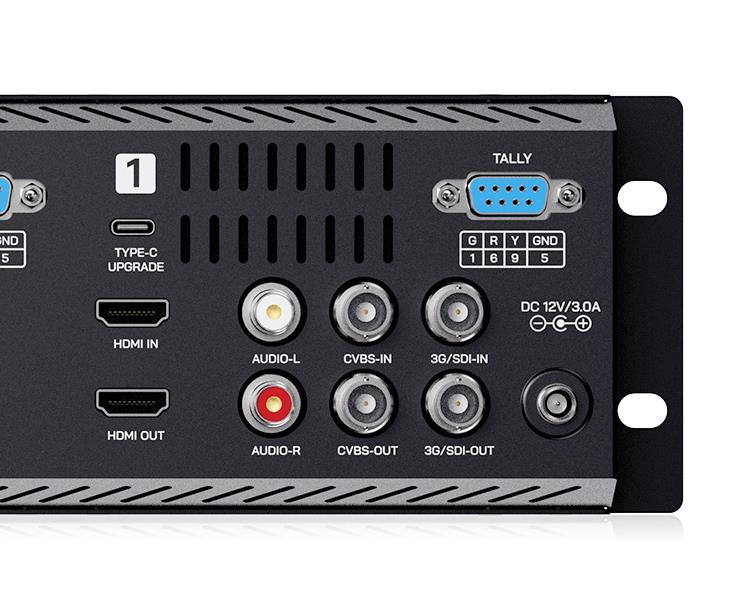

丰富的视频接口
Q41配备3G-SDI, HDMI2.0最高可支持4K 60Hz和CVBS视频信号输入及输出。此外，还有左右音频声道。适合多种场景应用。
Q41配备3G-SDI, HDMI2.0最高可支持4K 60Hz和CVBS视频信号输入及输出。此外，还有左右音频声道。适合多种场景应用。

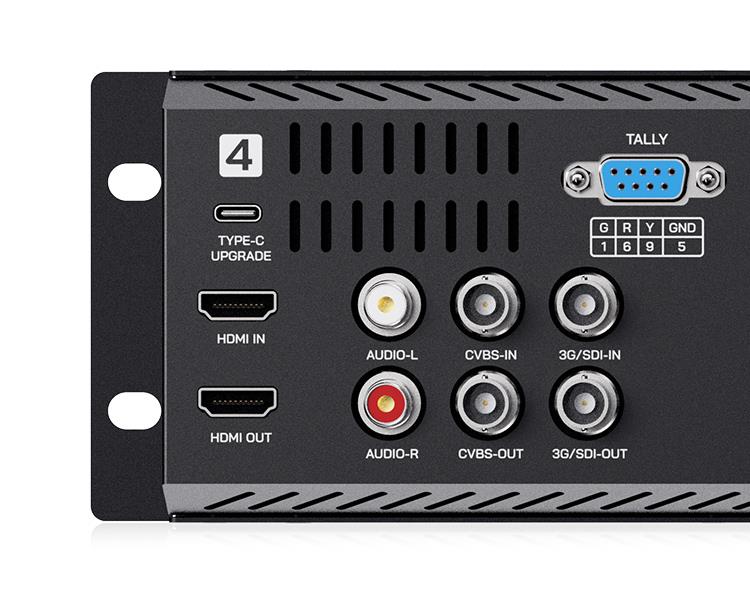

3色TALLY指示灯，加强团队合作
Q41支持Tally功能，是现场播出工作的理想选择。每个屏幕的正面都设有Tally灯，可以显示红色、绿色或黄色指示Tally信号，分别表示在播、预览或记录状态。让您在现场制作期间能知晓哪路信号正在播出或记录。每个面板后面都设有独立的Tally信号接口连接控制。
Q41支持Tally功能，是现场播出工作的理想选择。每个屏幕的正面都设有Tally灯，可以显示红色、绿色或黄色指示Tally信号，分别表示在播、预览或记录状态。让您在现场制作期间能知晓哪路信号正在播出或记录。每个面板后面都设有独立的Tally信号接口连接控制。
DC直流供电
监视器设有DC 12V直流供电接口,您可以使用随附的3A适配器为其供电。
监视器设有DC 12V直流供电接口,您可以使用随附的3A适配器为其供电。

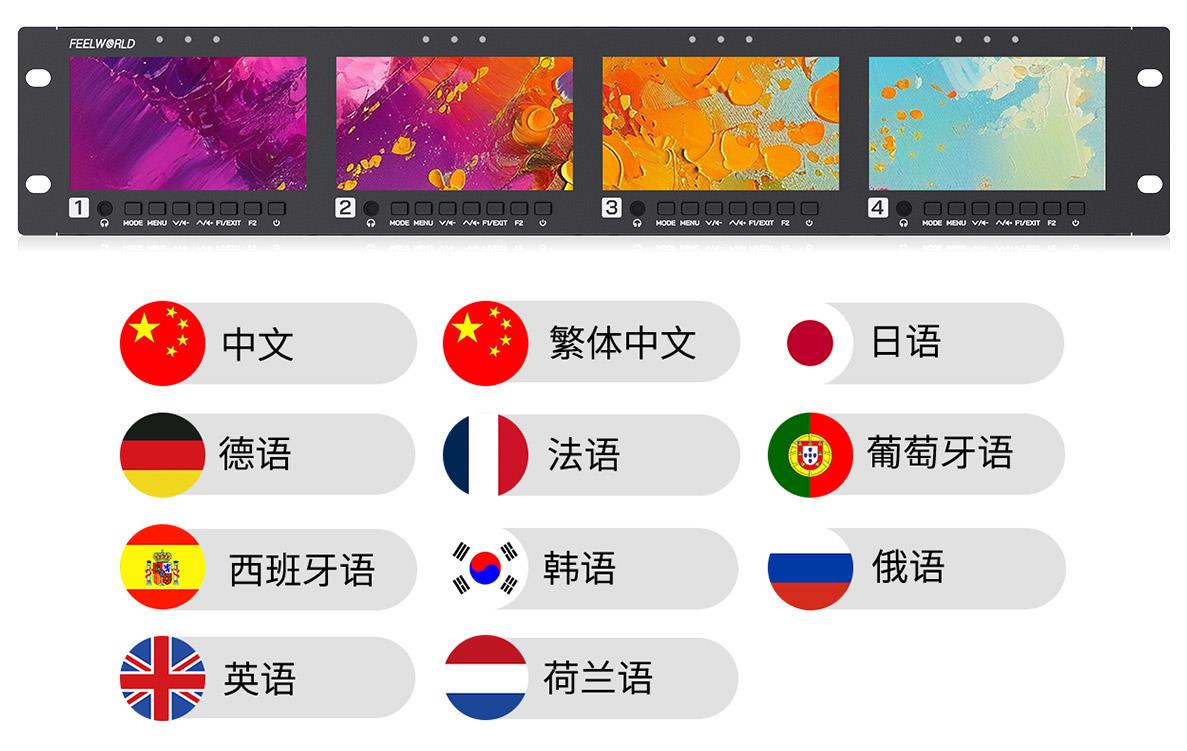

支持11种语言
内置多达11种语言。这意味着，任何国家和地区的制作团队都能顺利使用Q41，因为您可以根据需要随时到菜单中更改语言!
内置多达11种语言。这意味着，任何国家和地区的制作团队都能顺利使用Q41，因为您可以根据需要随时到菜单中更改语言!
1.高清1280X720IPS，清晰捕捉每个细节
2. 2RUS四联机柜式，紧凑、轻薄的设计，适合安装在空间有限的地方及可安装在19英寸标准机架
3. 直观按键操作
4. 3色Tally指示灯，加强团队合作
5. 3G-SDI, HDMI, Video, Audio（L / R）输入和3G-SDI, HDMI, Video信号环出
6. 3.5mm立体声耳机孔输出

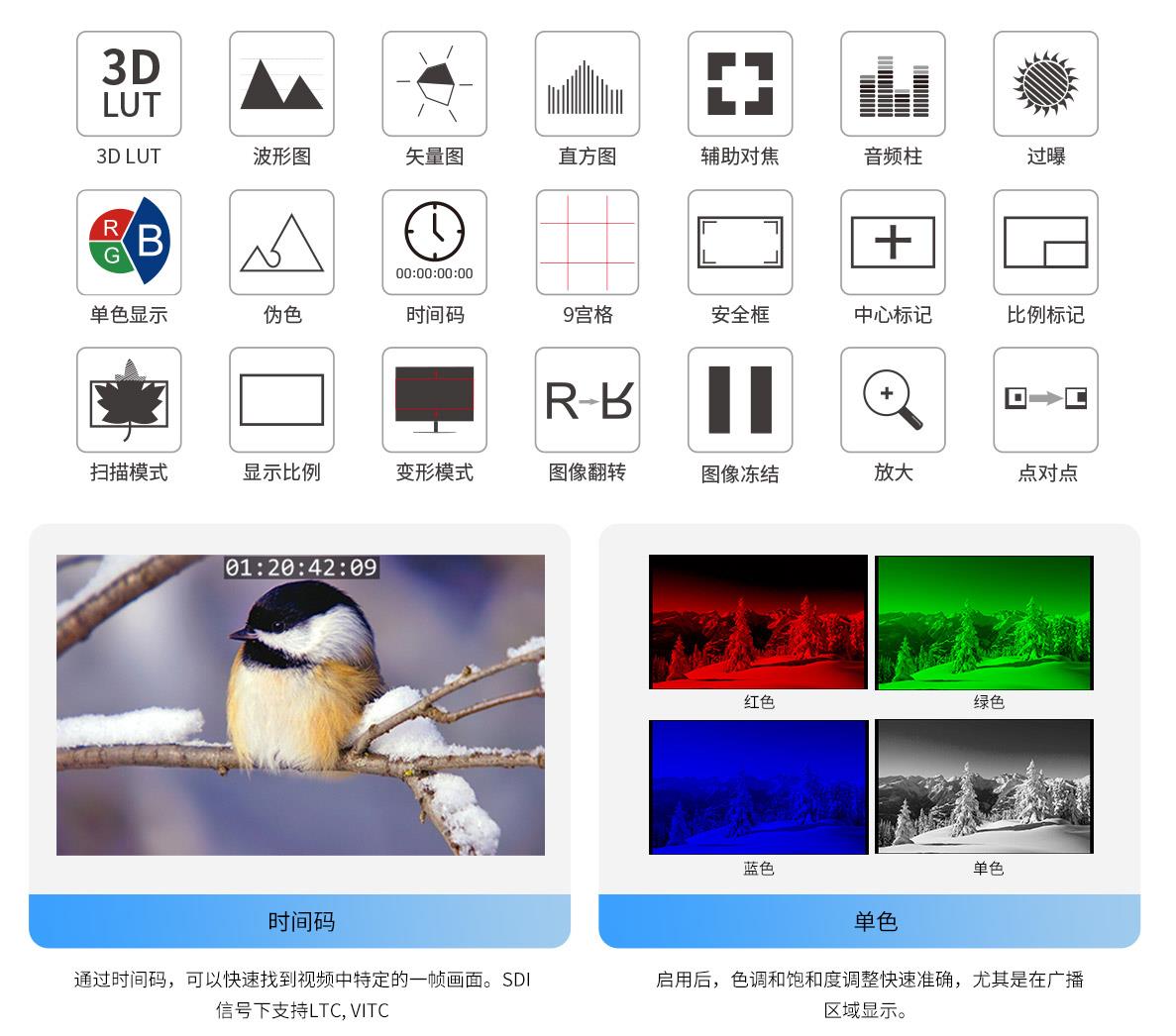

7. 产品功能：
*波形图（RGB、YUV、灰度）
*矢量图
*直方图（RGB1、RGB2、灰度）
*辅助对焦（红、绿、蓝，对焦级别1~10）
*音频柱

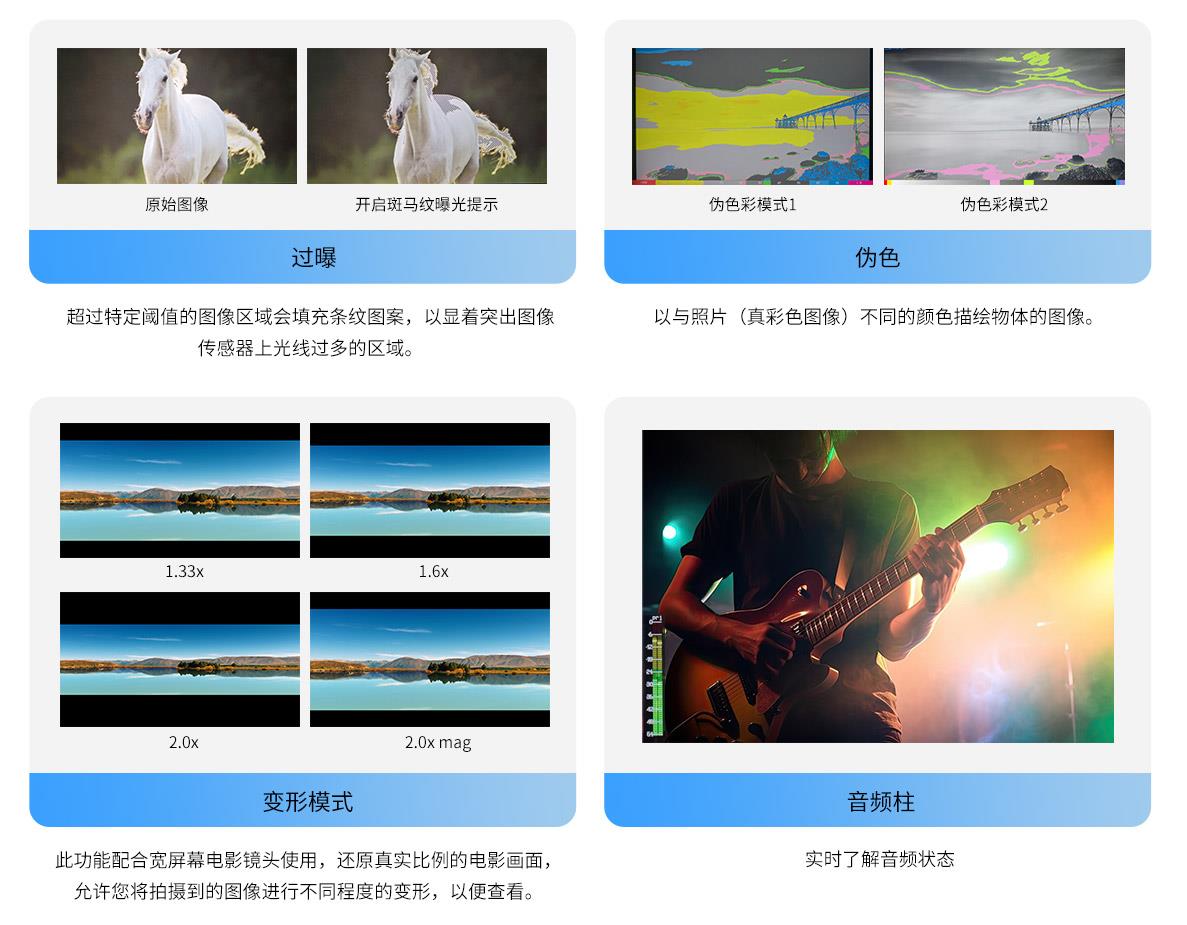

*过曝（10~100）
*单色显示（红，绿，蓝，单色）
*伪色彩
*时间码（仅限SDI信号包含LTC ,VITC两种类型）
*九宫格
*安全框（80%, 85%, 90%, 93%, 96%, 2.35:1）
*中心标记
*比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1）
*扫描模式（欠扫描、过扫描）
*显示比例（自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏）
*变形模式（1.33X、1.6X、2.0X、2.0X MAG、用户1.20X～2.00X）
*图像翻转（左右翻转、上下翻转、全局翻转）
*图像冻结
*缩放模式（2X、4X、9X、16X、用户100%~200%）
*点对点
*内置LUT(SLOG2、SLOG3、LOGC、VLOG）;可加载自定义LUT 32个。
*色温调整（5600K、6500K、9300K、用户）
2. 2RUS四联机柜式，紧凑、轻薄的设计，适合安装在空间有限的地方及可安装在19英寸标准机架
3. 直观按键操作
4. 3色Tally指示灯，加强团队合作
5. 3G-SDI, HDMI, Video, Audio（L / R）输入和3G-SDI, HDMI, Video信号环出
6. 3.5mm立体声耳机孔输出
7. 产品功能：
*波形图（RGB、YUV、灰度）
*矢量图
*直方图（RGB1、RGB2、灰度）
*辅助对焦（红、绿、蓝，对焦级别1~10）
*音频柱
*过曝（10~100）
*单色显示（红，绿，蓝，单色）
*伪色彩
*时间码（仅限SDI信号包含LTC ,VITC两种类型）
*九宫格
*安全框（80%, 85%, 90%, 93%, 96%, 2.35:1）
*中心标记
*比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1）
*扫描模式（欠扫描、过扫描）
*显示比例（自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏）
*变形模式（1.33X、1.6X、2.0X、2.0X MAG、用户1.20X～2.00X）
*图像翻转（左右翻转、上下翻转、全局翻转）
*图像冻结
*缩放模式（2X、4X、9X、16X、用户100%~200%）
*点对点
*内置LUT(SLOG2、SLOG3、LOGC、VLOG）;可加载自定义LUT 32个。
*色温调整（5600K、6500K、9300K、用户）
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
九宫格
网格是最为常见、最基本的构图方法，画面面积分可选择分成相等的9个方格。
中心标记 & 安全标记
防止播放时扫描溢出，导致不该被切的画面而被切掉。监视器设有多种画幅安全框标记(80%、85%、90%、93%、96%、2.35:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（红、绿、蓝、黑、白、灰）。
比例标记
设有多种比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1)；标记线颜色可选择（红、绿、蓝、黑、白、灰）。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
面板特性
| 型号 | Q41 |
| 屏幕尺寸 | 4.5"×4 |
| 分辨率 | 1280×720 pixels |
| 点距 | 0.0771（H)x0.0771(V) mm |
| 屏幕比例 | 16:9 |
| 亮度 | 350cd/m² |
| 对比度 | 1200:1 |
| 背光源 | LED |
| 可视角度 | 80°/80°(L/R) 80°/80°(U/D) |
输入（每块显示屏）
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
输出（每块显示屏）
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X BNC | Video |
音频（每块显示屏）
| 音频输出 | 耳机孔 × 1 |
SDI 支持格式
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 3840×2160p (60/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/50/30/29.97/25/24/23.98) |
其他规格
| 输入电压/电流 | DC 12V/3A |
| 消耗功率 | ≤32W |
| 电源接口 | DC |
| 工作温度 | -10°C~50°C |
| 储藏温度 | -20°C~60°C |
| 安装方式 | 机柜式 |
| 单机尺寸 | 482.5x87.5x35.8 (mm) |
| 单机重量 | 1832g |
| 装箱数量 | 5 |
| 外箱尺寸 | 540x480x210 (mm) |
| 毛重 | kg |
尺寸图 (单位: mm)

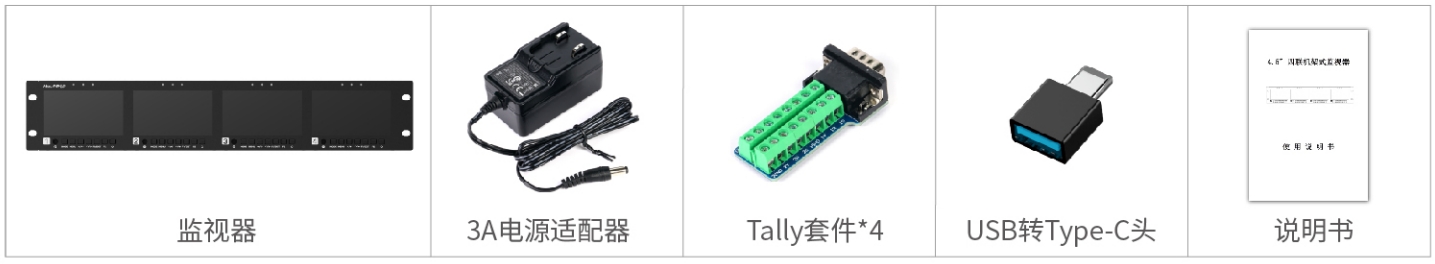

包装清单:
1× 监视器
1× 3A电源适配器
4× Tally 转接套件
1× USB转Type-C头
1× 说明书
1× 监视器
1× 3A电源适配器
4× Tally 转接套件
1× USB转Type-C头
1× 说明书
