| 序号: | 202606031534016103 |
|---|---|
| 型号: | M101S |
| 尺寸: | 10.1" |
| 简介: |
屏幕尺寸： 10.1" IPS 分辨率： 1920x1200 pixels 显示比例： 16:10 亮度： 1200cd/m² |
| 输入: | 3G SDI *2, HDMI2.0*2, Tally, SD卡槽, DC IN, LEMO |
| 输出: | 3G SDI *2, HDMI2.0*2, 3.5mm耳机孔 |
| DM: | |
| 下载: | |

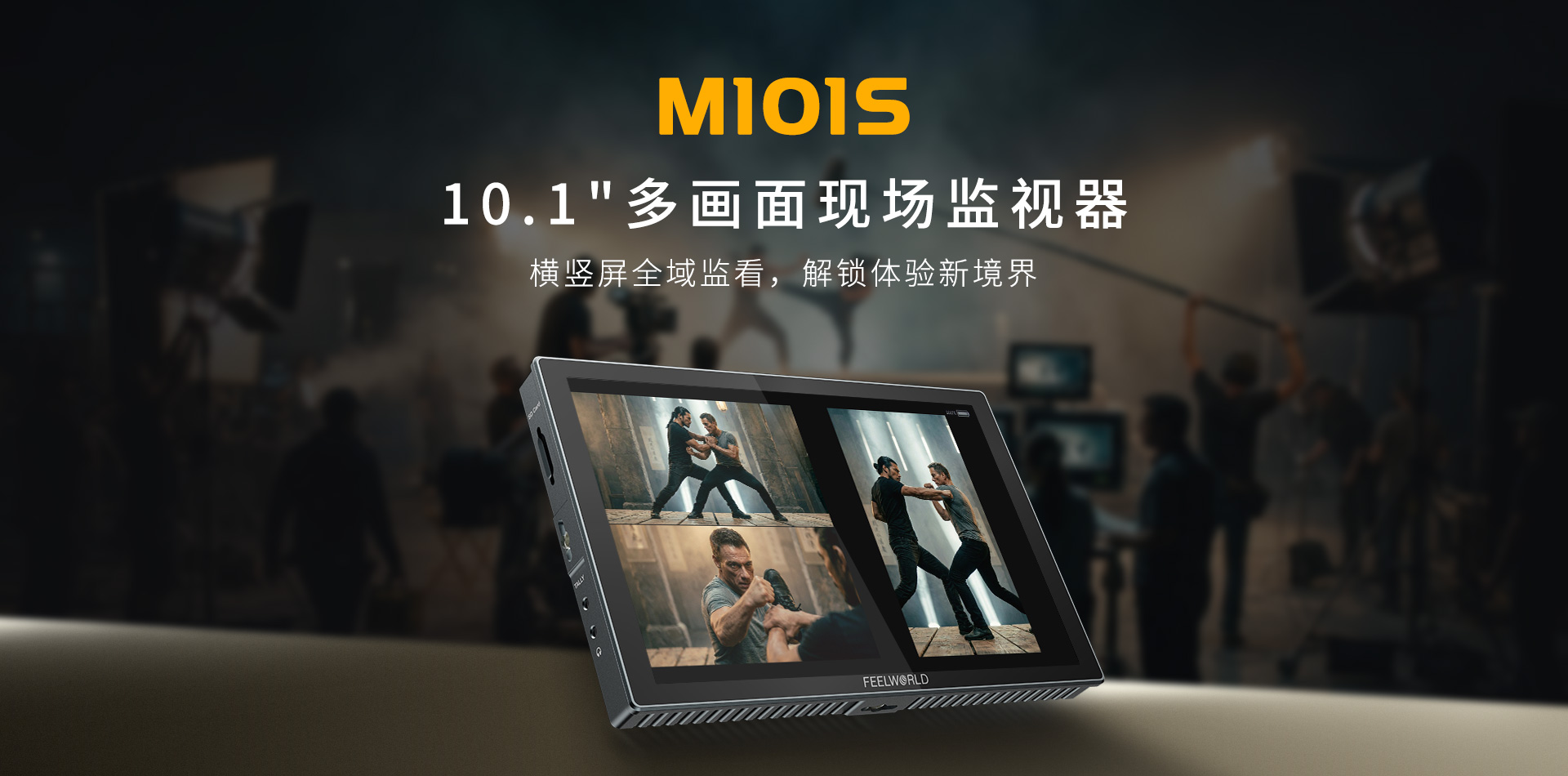

多机位横屏竖屏制作监视器
FEELWORLD M101S 是一款 10.1 英寸全高清高亮多画面监视器，搭载双路 3G SDI 与双路 HDMI 2.0 接口，支持最高 4K60p 信号传输。M101S专为短剧创作、多机位工作流程及户外拍摄场景打造，最高支持 4 路视频信号输入，提供丰富的多画面分割布局，并兼容横屏与竖屏显示模式。同时内置波形图、3D LUT、HDR、音频监看等一系列专业辅助工具，全面提升现场制作效率。

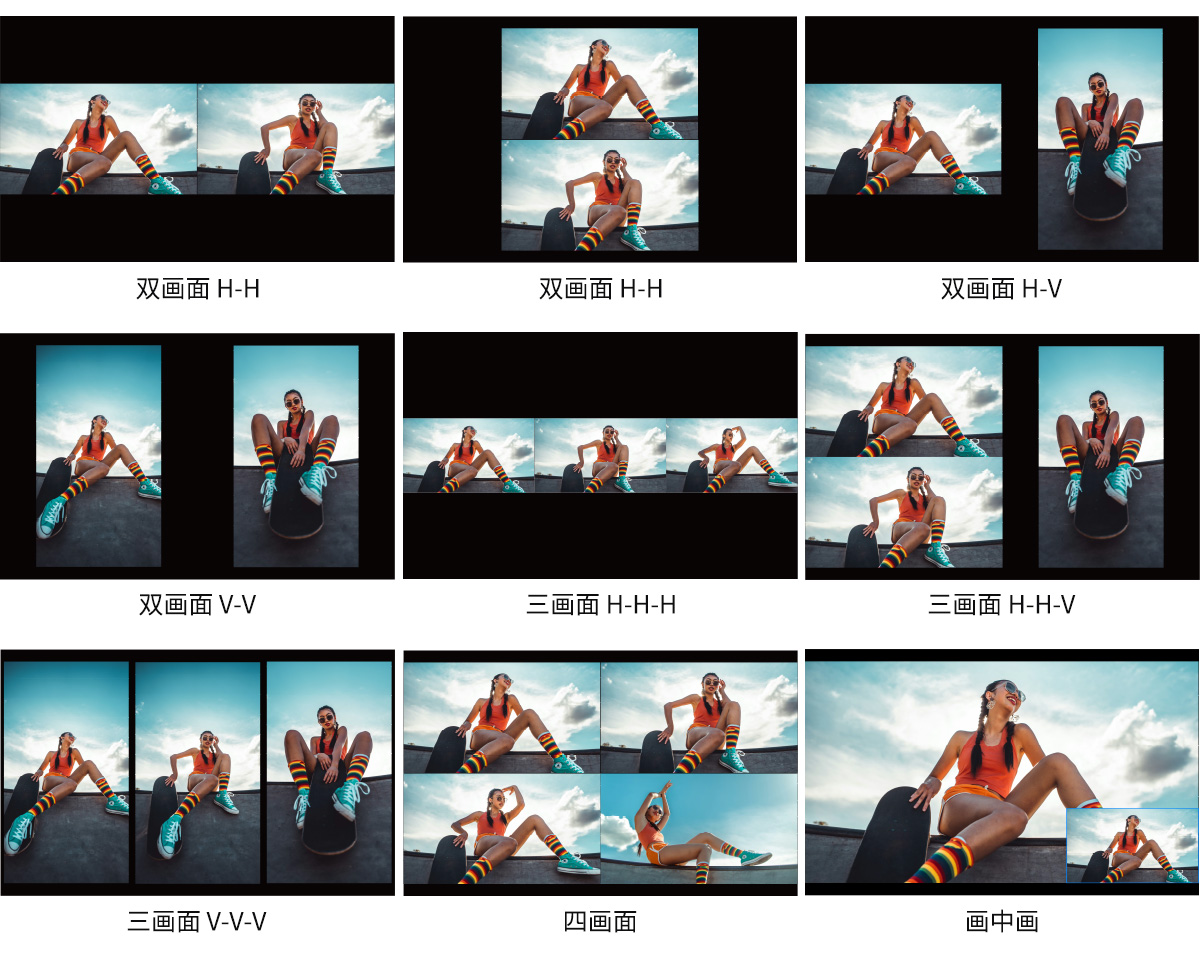

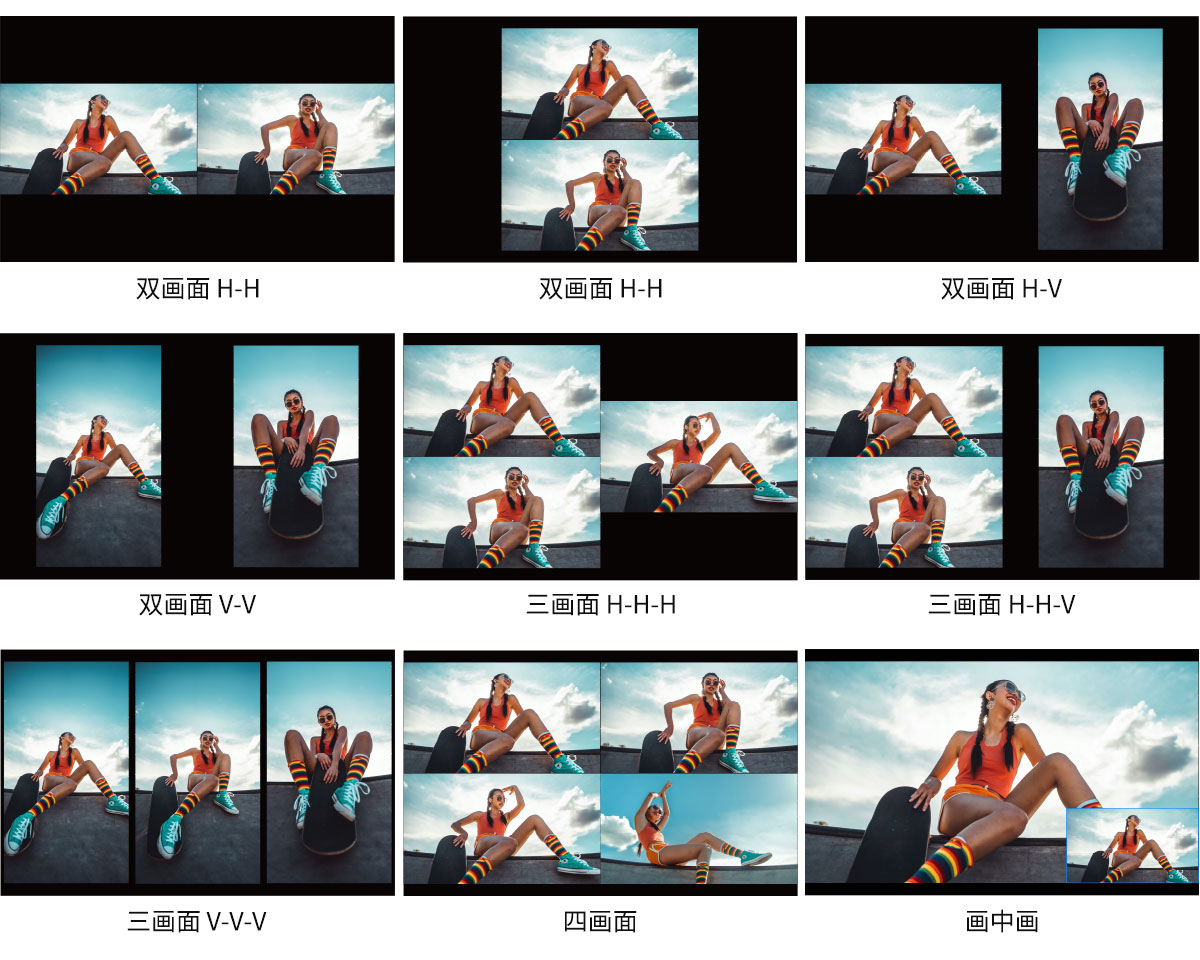

多画面监看模式
通过菜单设置屏幕可自由切换双画面、三画面、四画面显示布局，并搭载画中画功能，适配各类复杂监看场景，使用灵活高效。
横画竖裁
M101S支持裁切功能，横屏拍摄竖屏成片无缝衔接，轻松适配短剧创作与移动端内容制作，是自媒体创作者的理想之选。

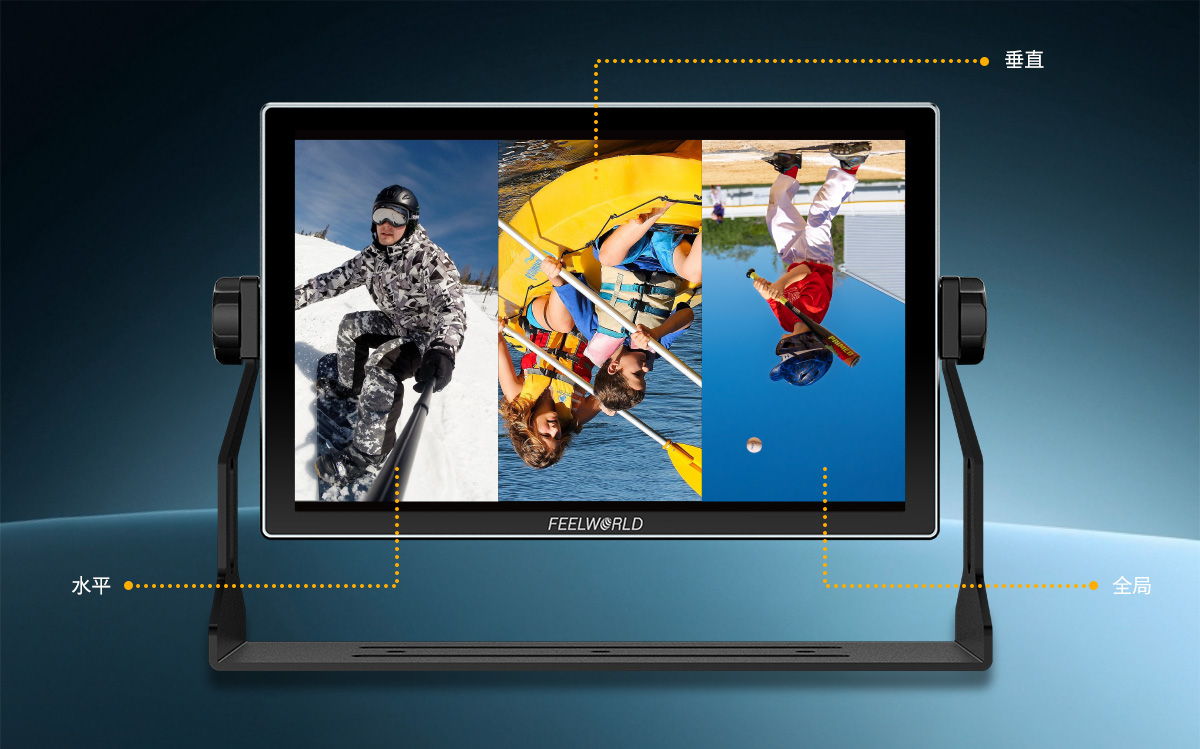

单窗口独立镜像翻转，监看更随心
多画面模式下，支持单窗口独立图像翻转功能，无需调整相机角度与布线安装，即可对单个画面自由镜像翻转，机位安装更灵活便捷，监看效率更高。

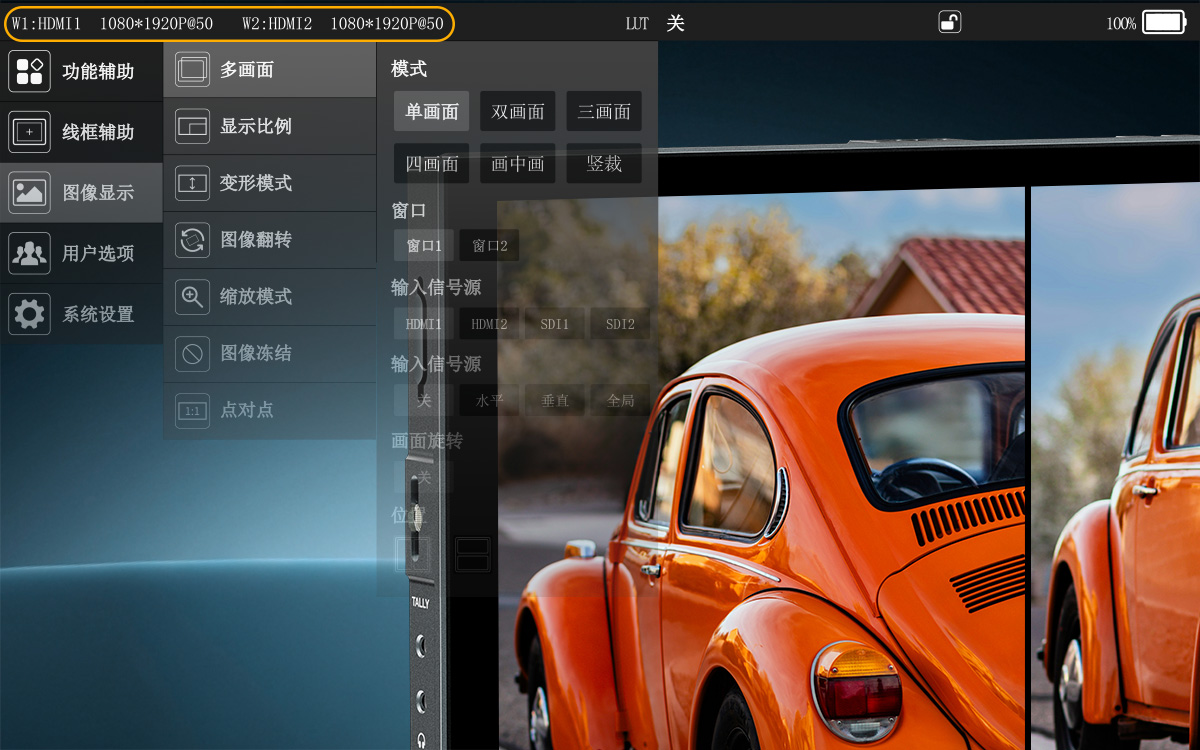

机位状态显示
监视器屏幕上方可实时显示各机位信号输入状态，便于剧组统筹管理拍摄工作，有效提升拍摄效率。

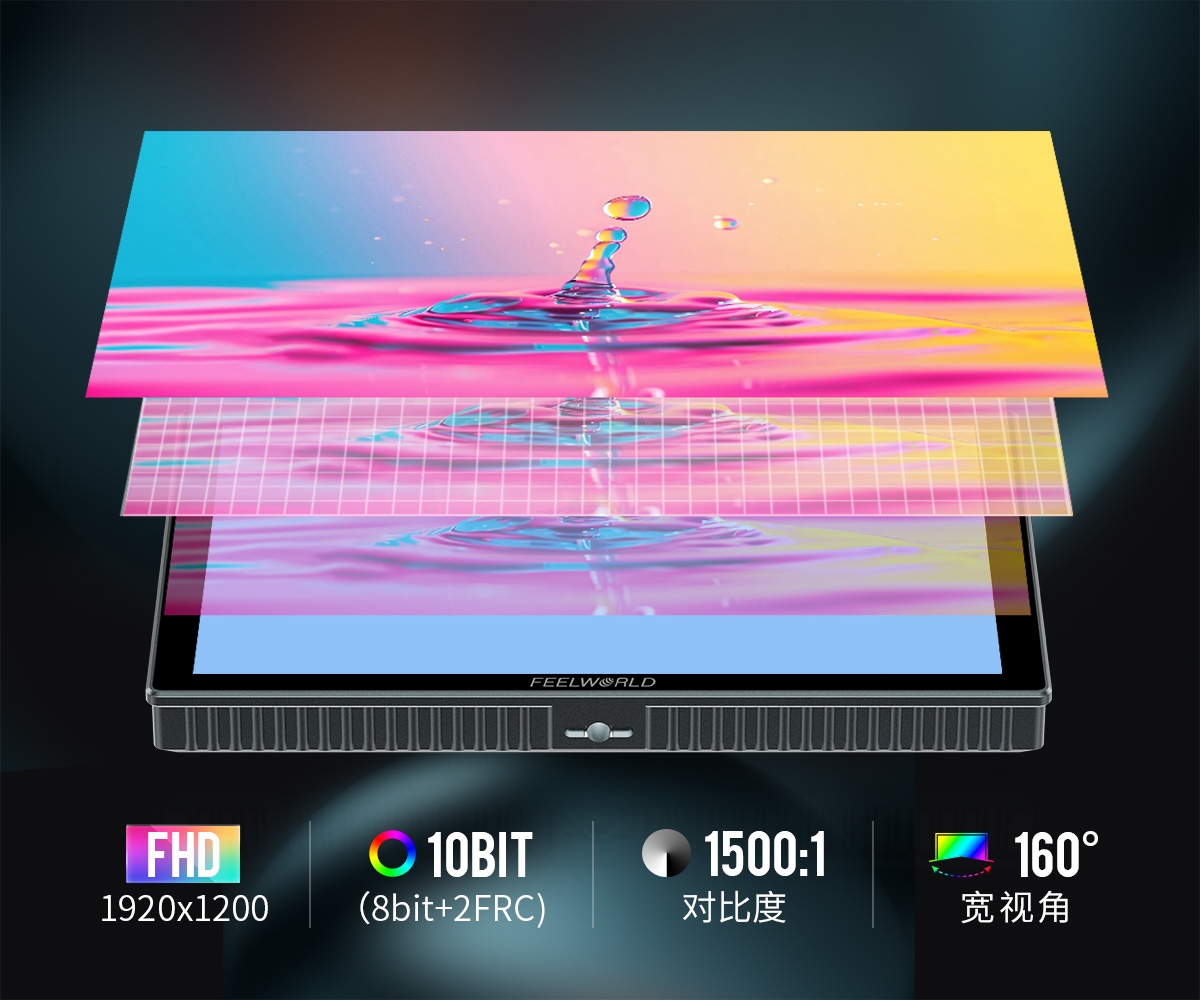

10.1"全高清IPS
清晰查看并捕获每个细节
10.1寸全高清10bit（8bit+2FRC)IPS屏，色彩丰富，更广阔的视野，清晰呈现更多细节画面。160°宽视角，支持多成员全方位监看画面 ，便于团队协作出片。

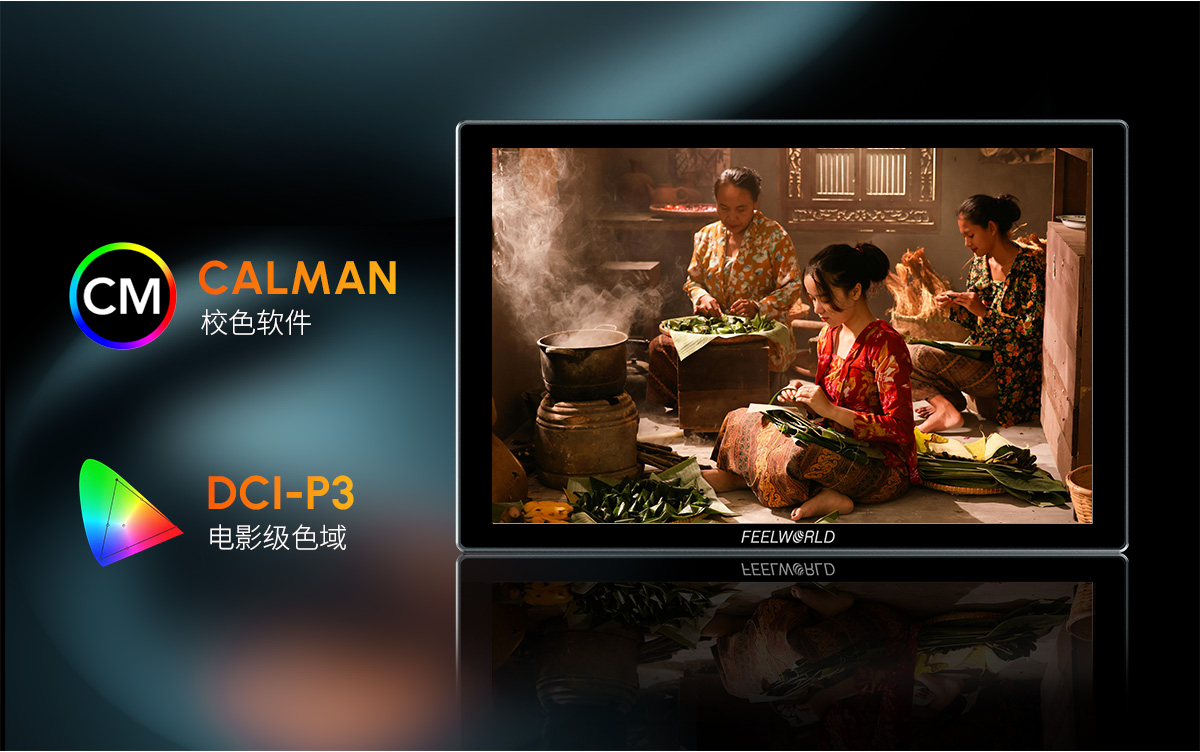

专业软件校色， DCI-P3电影级色域
每台监视器出厂前都经过CALMAN专业校色软件校准，delta E值≤1.5，以保证色彩的准确性和良好的还原度。此外，M101S还覆盖95% DCI-P3电影级色域，更好的满足视觉体验。

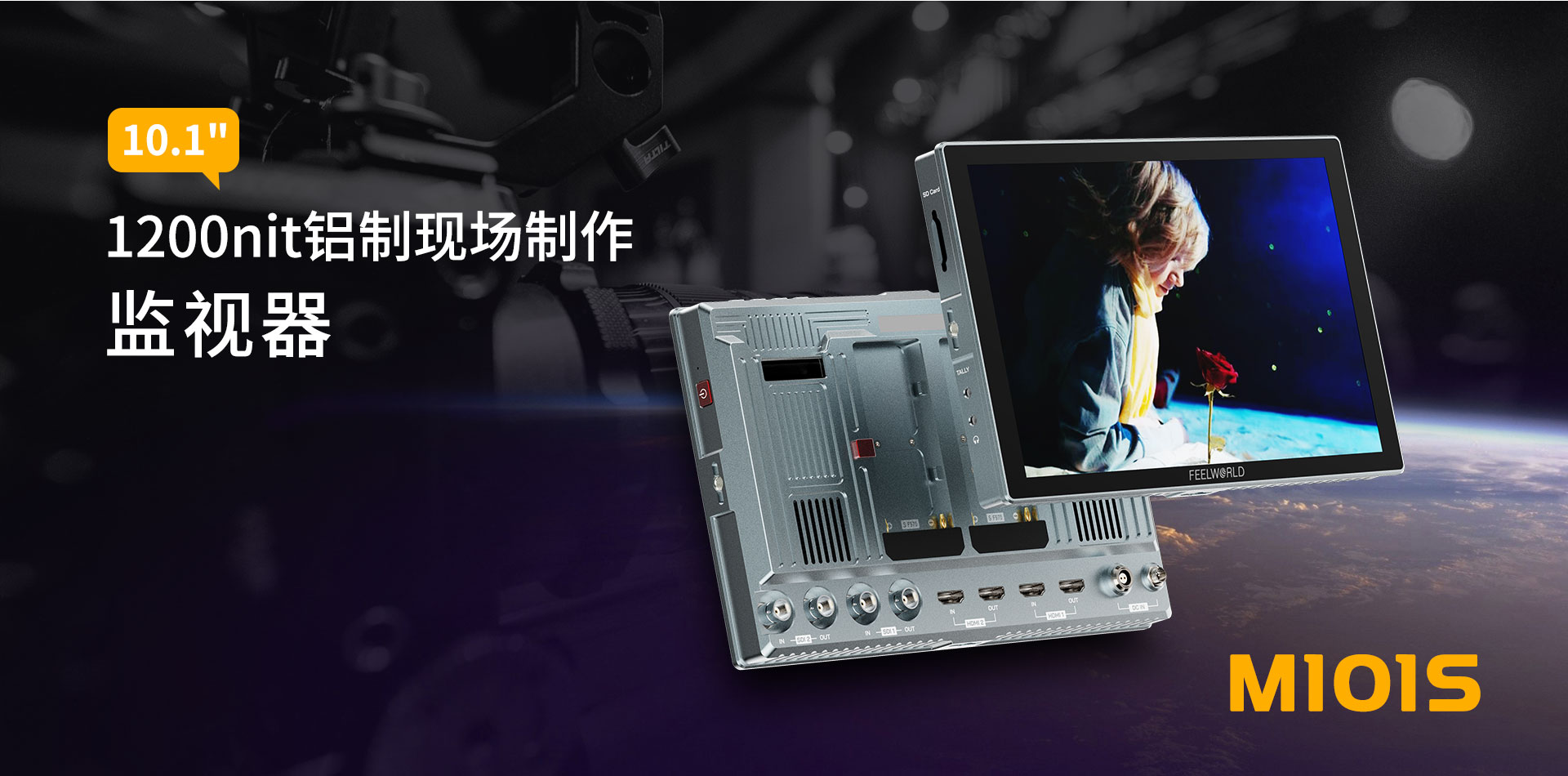

1200尼特,无惧日光
1200尼特高亮度几乎可以在任何光线下观看，室内、户外或任何你想要的地方。
全铝机身，轻巧耐用
采用CNC加工全铝合金外壳，坚固而轻巧，适用于各种拍摄环境。

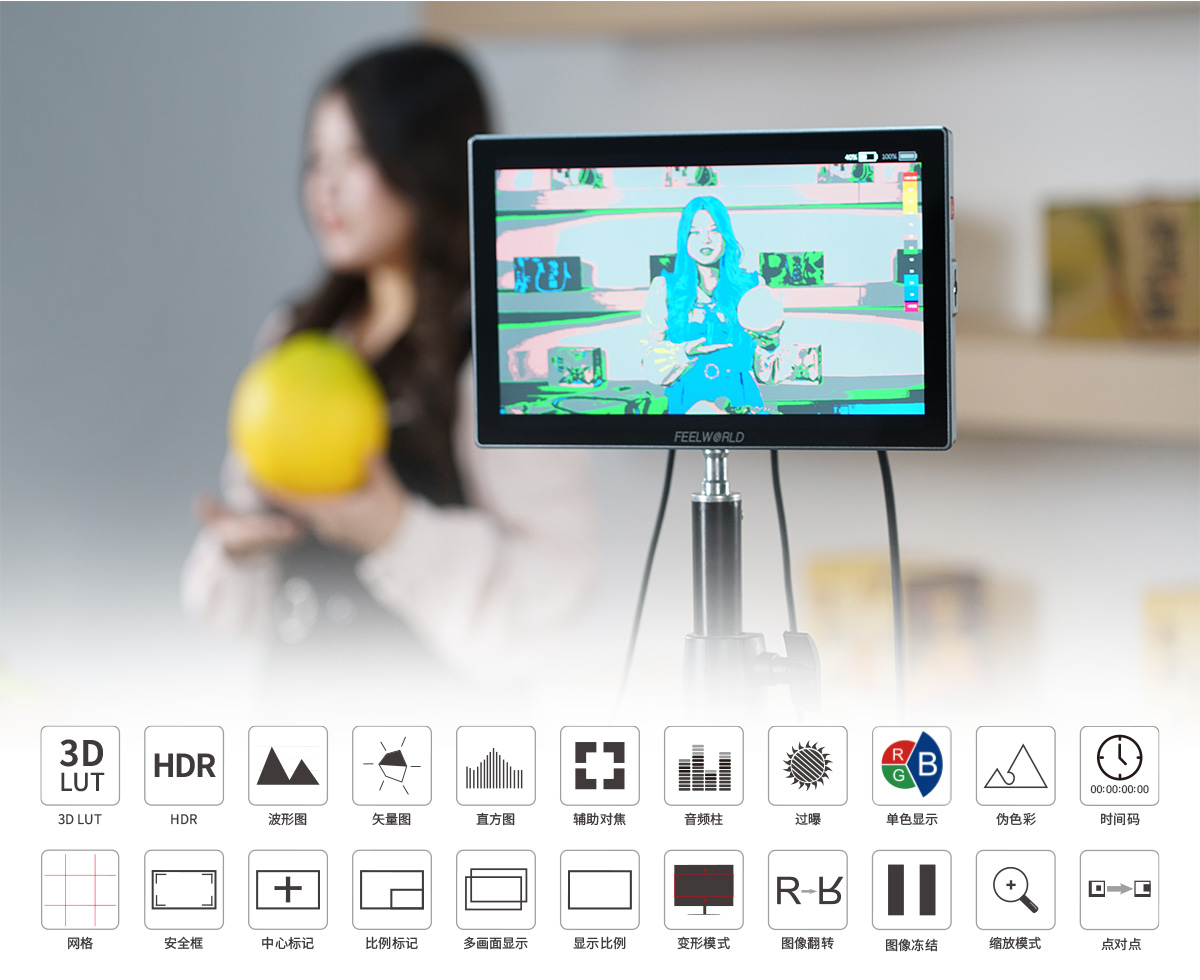

全方位辅助功能
加载自定义3D LUT, 再现电影风格
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用内置的4个LUT(S-Log2,s-Log3,C-Log,V-Log) ，也可以自定义上传.cube文件定义您自己的创意电影风格。用户将LUT文档放在SD卡根目录，再将SD卡插入本机的SD卡槽导入（可同时存储32个用户LUT表）。
高动态HDR监看
提供令人难以置信的清晰度和细节
当HDR开启后，监示器会再现更大的动态亮度范围，允许更亮和更暗的细节显示得更清晰，还原真实环境中的视觉效果。内置HLG1, HLG2, HLG3三种类型。

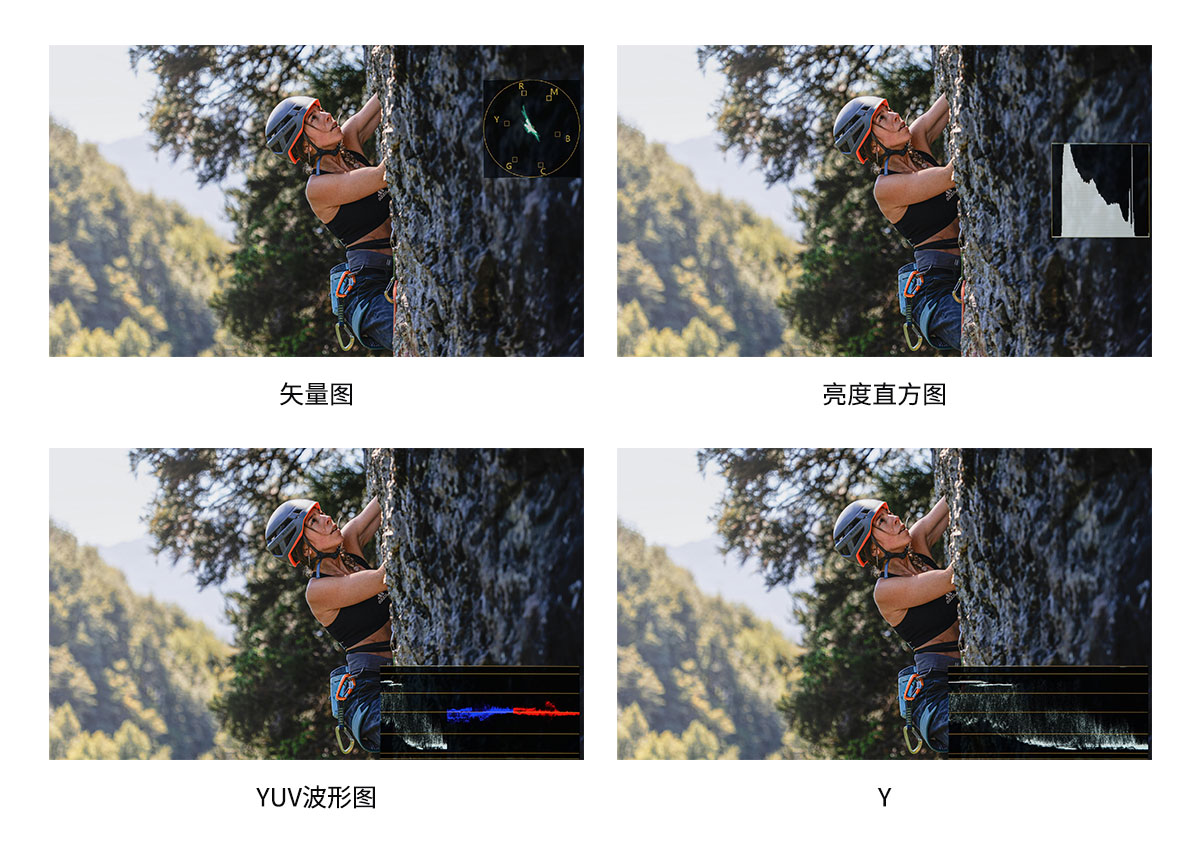

广播级精确波形监看
节省您的预算
内置波形监看功能，您可选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。单独开启功能时，您还可以移动该功能的水平或垂直位置。M101S成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
SDI时间码
在SDI信号下M101S支持LTC、VITC时间码显示，与摄像机上的同步。在电影与视频制作中识别特定的帧率时显得尤为便利。
高达16路音频柱显示
M101S可以解嵌来自SDI和HDMI的音频。在HDMI下可选择2路、4路、8路音频柱显示；在SDI下可选择2路、4路、8路、16路音频柱显示。您也可以水平或垂直移动音频柱位置，无需担心覆盖图像。

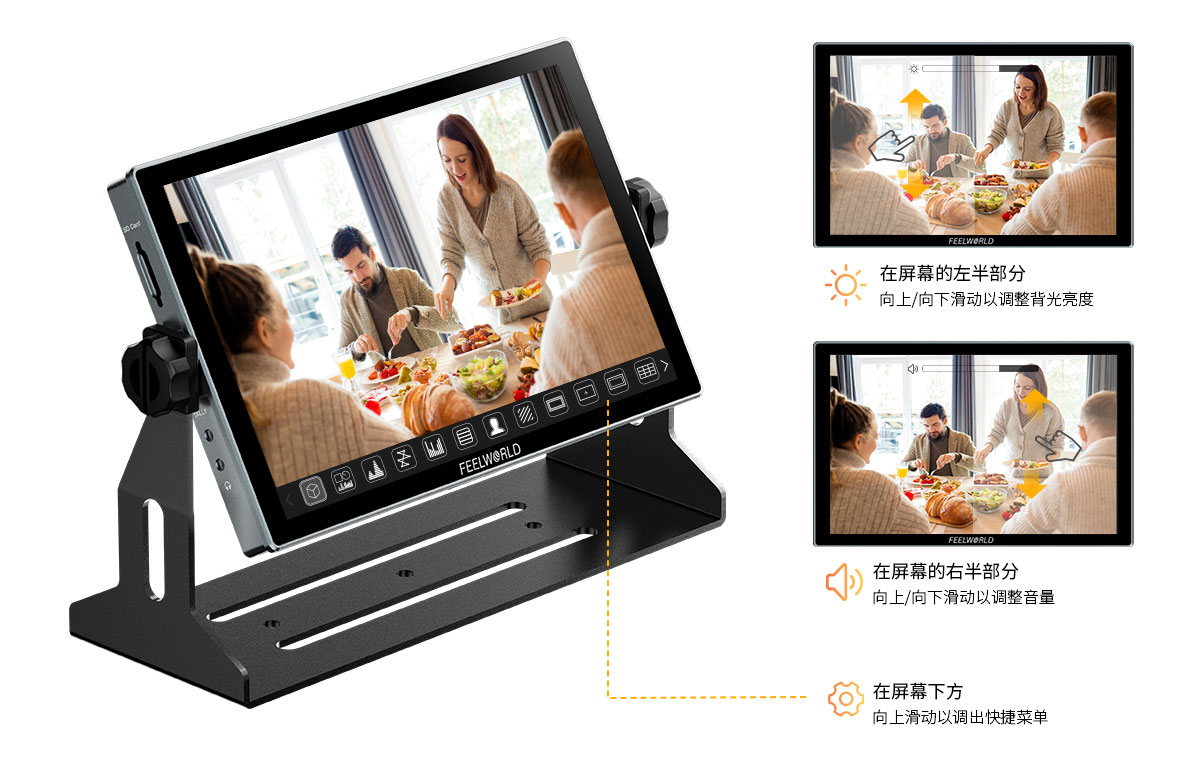

灵敏触摸操控
创新的LCD触摸屏用户界面能为您提供全面细致的控制。所有操作都在您指尖轻触或滑动间轻松实现。
物理按键操控
M101S还提供物理按键操控，满足不同操作需求。按键布局简单明了，操作逻辑通俗易懂，新手也能快速上手。
3G-SDI & 4K HDMI输入及输出
监视器配备两个3G SDI及两个HDMI 2.0 输入与环出接口，支持最高 4K 60Hz视频信号。
3色Tally指示灯，加强团队合作
M101S设有绿、红、黄Tally指示灯，分别表示预览、在播或记录状态，是现场播出工作的理想选择。Tally信号可通过监视器左侧3.5mm Tally接口连接。
内置风扇有效散热
内置风扇有效散热，并设有5档可调，默认打开3档，无惧监视器长时间工作。

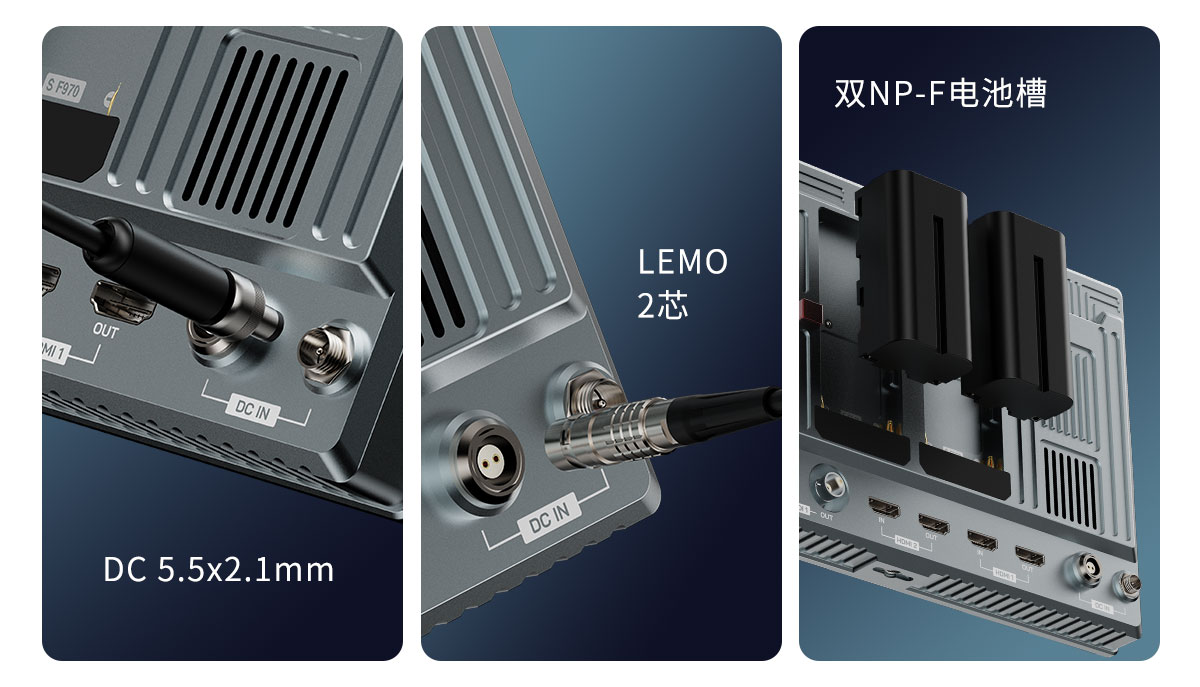

三重供电选择
监视器配备 DC 5.5×2.1mm 电源接口与 LEMO 2 芯自锁电源接口，适配 12V/3A 适配器；同时搭载双 NP F 电池槽，支持 NP F 系列电池供电， 为屏幕带来持久强劲续航。
监视器安装一个NP-F970电池 (6600毫安)可供电约2小时。电池安装后 监视器的右上角会显示电池电量，同时安装两个电池当一个快没电时可以 快速切换到另外一个电池，无需担心中途断电。
注：电池与适配器不包含

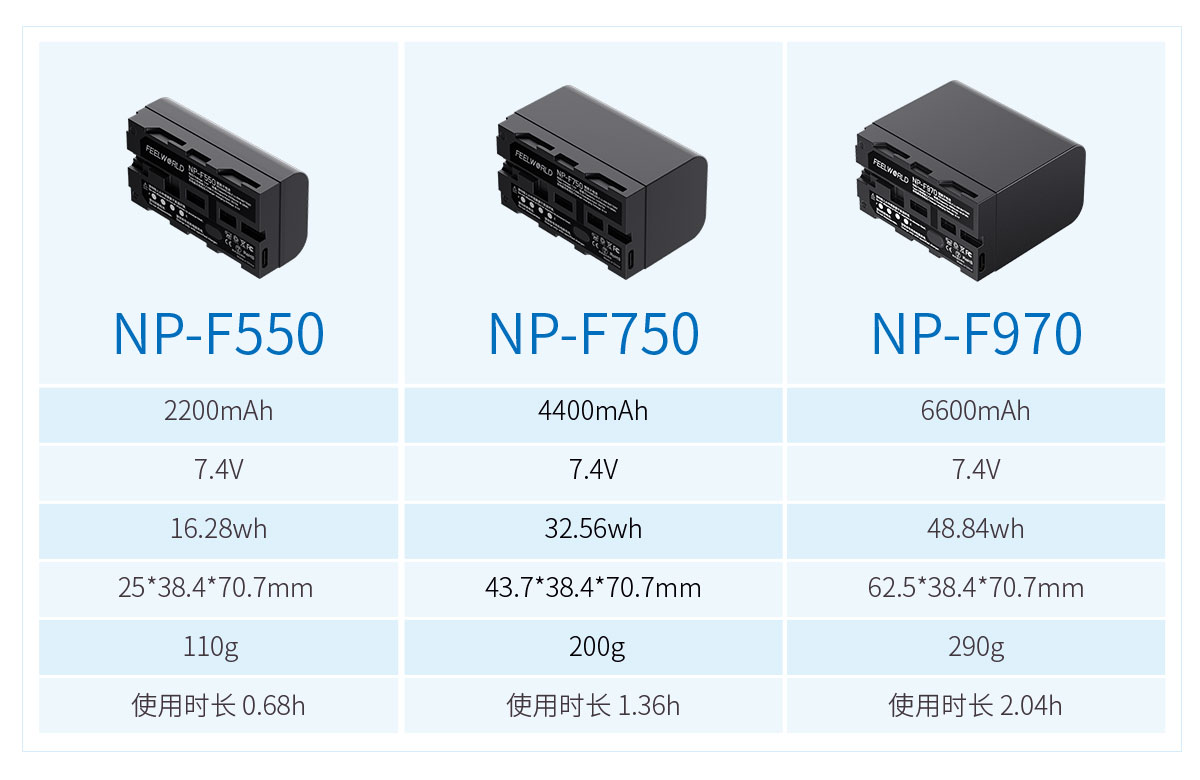

NP-F电池选配推荐
M101S的消耗功率为24W，建议选用容量较高的FEELWORLD NP-F970电池为其供电。

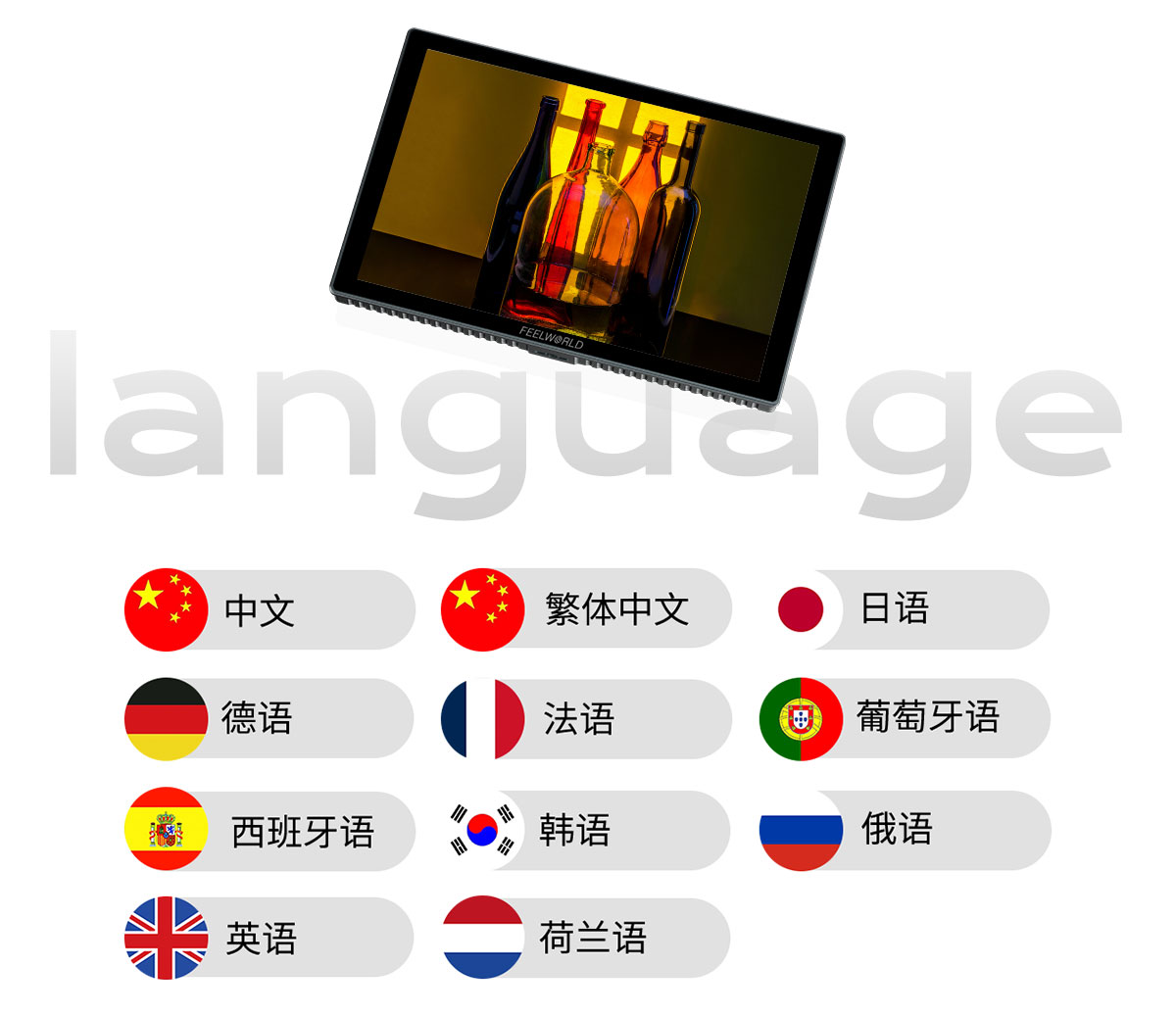

支持11种语言
M101S内置多达11种语言。这意味着，任何国家和地区的制作团队都能顺利使用M101S，因为您可以根据需要随时到菜单中更改语言!
多个安装点，满足不同监看需求
监视器右侧、左侧、顶部和底部分别设有标准1/4”安装螺丝口，您可以搭配怪手、支架等将其安装在相机或其他设备上，满足摄影师与导演多样化的监看需求。

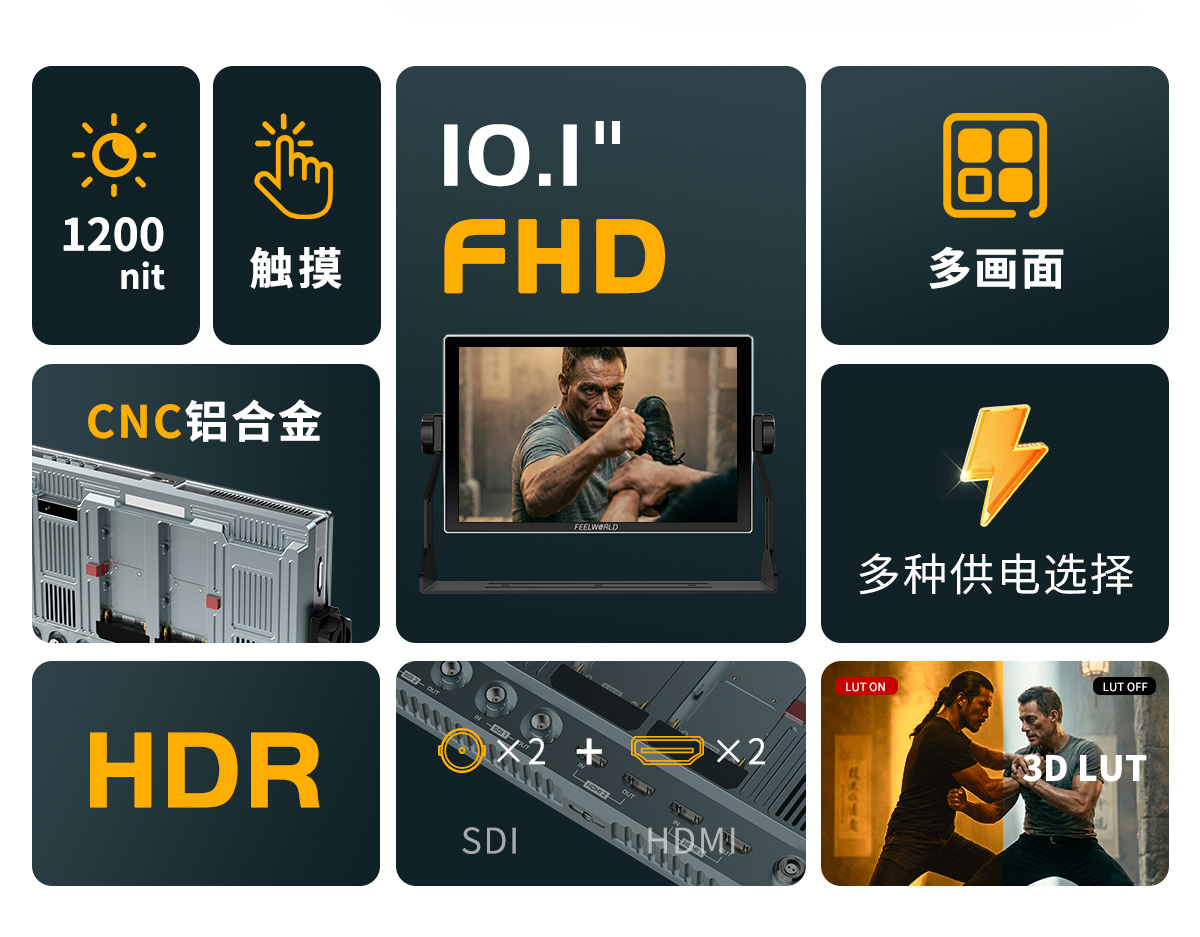

1. 1920x1080全高清IPS屏，清晰捕捉每一个细节
2. 1200nit高亮度，适合户外拍摄
3.触摸+物理按键操作，满足不同需求
4.多画面模式（单画面、双画面、画中画、竖裁、三画面、四画面）
5.专业Calman软件校色，色彩更准确
6.3色Tally指示灯，加强团队合作
7. HDMI最高支持8通道音频显示，SDI最高支持16通道音频显示
8. 高动态HDR监看，提供前所未有的清晰度和细节
9. 自定义3D LUT, 再现电影风格
10. 多种供电方式(DC5.5X2.1mm、LEMO 2芯、双NP-F电池卡槽）
功能
| * 全波形 |
| * 波形图（RGB、YUV、灰度 ） |
| * 矢量图 |
| * 直方图 |

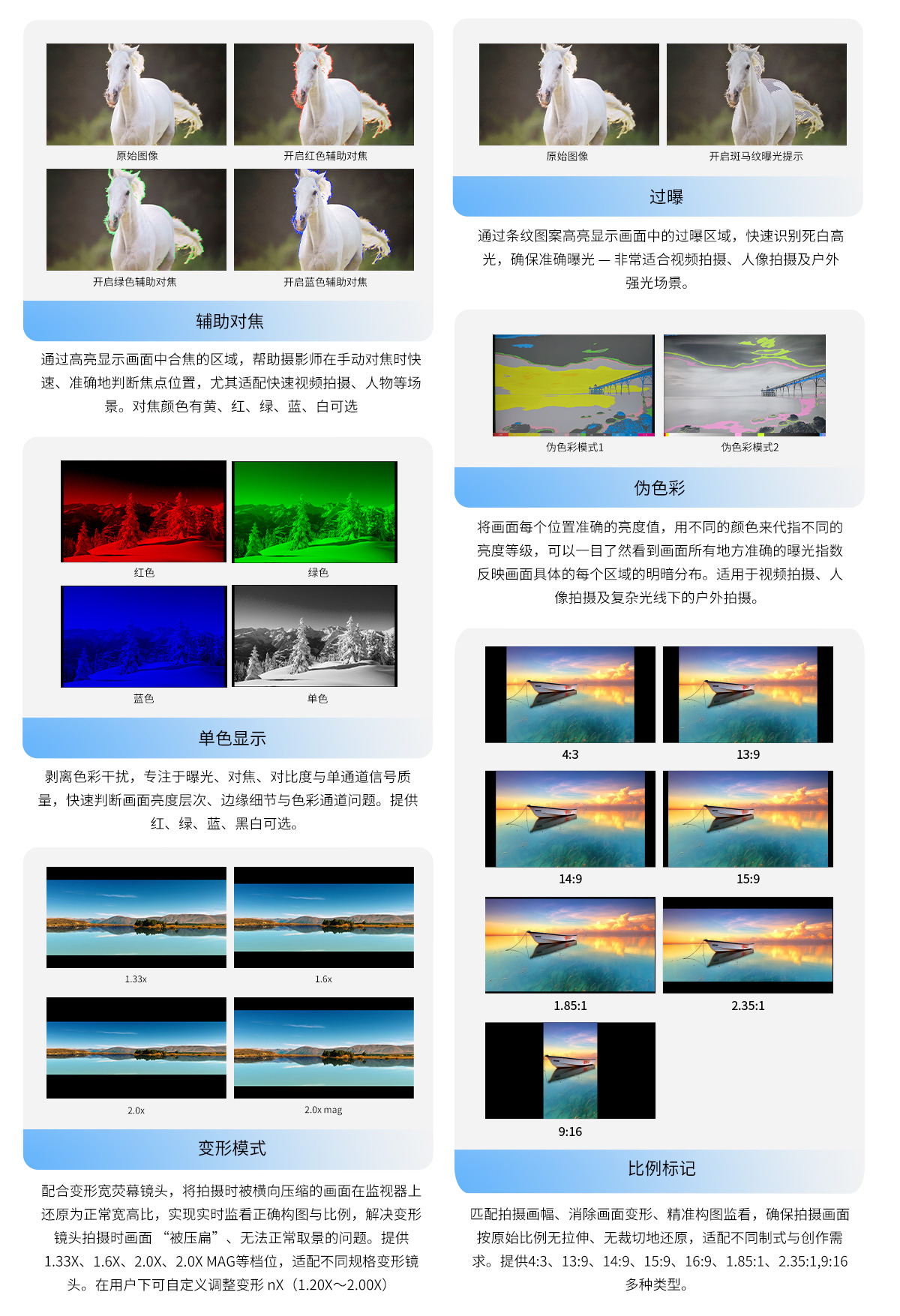

| * 辅助对焦 (红、绿、蓝、白), 对焦级别可调1~10 |
| *音频柱 (HDMI 最高支持8通道, SDI 最高支持16通道) |
| * 过曝（10~100 可调） |
| * 单色显示 (红、绿、蓝、黑白 ) |
| * 伪色彩（Normal, ARRI ） |
| * SDI 时间码（LTC, VITC） |
| * 网格 (2x2, 3x3, 4x4, 5x5, 6x6, 7x7, 8x8, 9x9, 自定义) |
| * 安全框(80%, 85%, 90%, 93%, 96%, 2.35:1, 9:16) |
| * 中心标记（红、绿、蓝、黑、白、灰） |
| * 比例标记 (4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1、9:16) |
| * 显示比例(自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏) |
| * 变形模式 (1.33X, 1.6X, 2.0X, 2.0X MAG, 用户) |
| *缩放模式(2X、4X、9X、16X、用户) |
| * 图像冻结 |
| * 点对点 |
| * 镜像翻转(水平、垂直、全局) |
| * 背光（0~100） |
| * 亮度（0~100） |
| * 色温（6500K, 9300K, 用户） |
| *对比度（0~100） |
| * 饱和度（0~100） |
| * 色调（0~100） |
| *显示范围（自动、Limit、Full） |
| *散热风扇(1~5) |
| * 用户切换（1-4） |
面板特征
| 型号 | M101S |
| 屏幕尺寸 | 10.1"IPS |
| 分辨率 | 1920×1200 pixels |
| 色彩 | 1.07B |
| 色深 | 10bit (8bit+2FRC) |
| 色域 | DCI-P3 95% |
| 像素间距 | 0.1128(H) x 0.1128 (V) m mm |
| 显示比例 | 16:10 |
| 亮度 | 1200cd/m² |
| 对比度 | 1500:1 |
| 背光 | LED |
| 可视角度 | 80°/80°(L/R) 80°/80°(U/D) |
信号输入
| 2 X BNC | 3G-SDI |
| 2X HDMI | HDMI 2.0 |
信号输出
| 2 X BNC | 3G-SDI |
| 2X HDMI | HDMI 2.0 |
| 1X Tally | 3.5mm孔 |
音频
| 音频输出 | 3.5mm耳机孔 |
其他接口
| 1X SD卡槽 | 标准SD(固件升级/LUT导入) |
SDI 支持格式
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
HDMI 2.0支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (60/59.94/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/59.94/50/30/29.97/25/24/23.98) |
其他规格
| 电压输入 | DC7～24V |
| 消耗功率 | 24W |
| 供电方式 | DC 5.5X2.1mm; LEMO 2芯; 双NP-F电池卡槽 |
| 工作温度 | -10°C~60°C |
| 储存温度 | -30°C~70°C |
| 单机尺寸 | 244x157x25.9mm |
| 单机重量 | 849g |
| 彩盒尺寸 | 280x200x105mm |
| 外箱数量 | 10PCS |
| 外箱尺寸 | 待定 |
| 毛重 | 待定 |
尺寸图 (单位: mm)

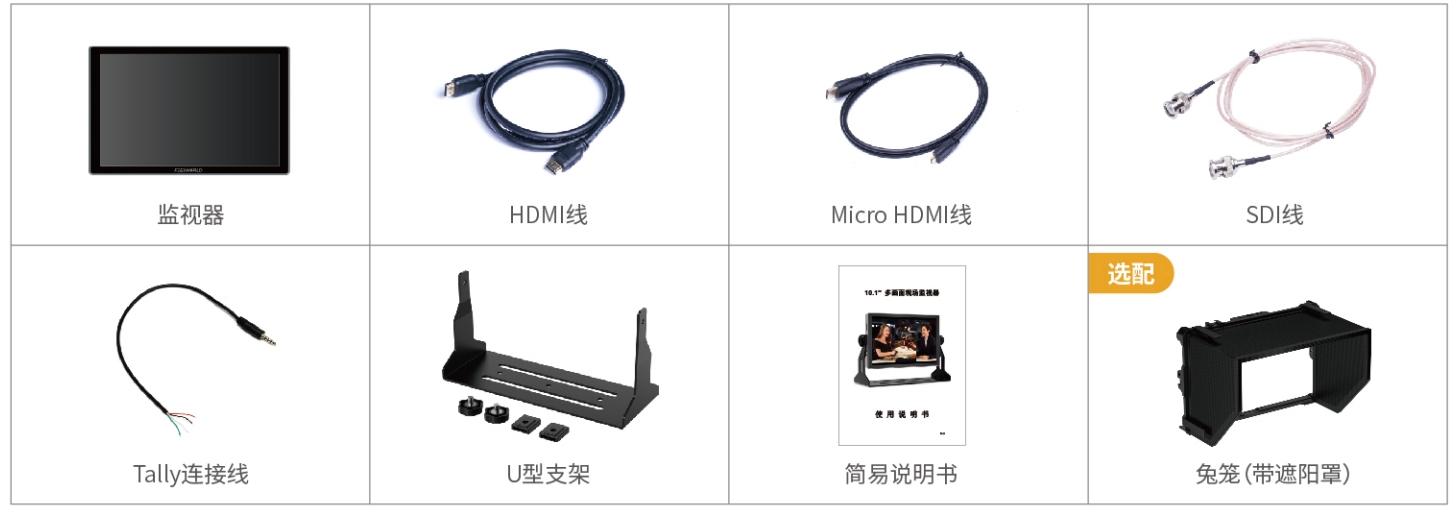

装箱清单:
监视器
HDMI线
Micro HDMI 线
SDI 线
Tally连接线
U型支架
简易说明书
包装图片:
