| 序号: | 201512251535495384 |
|---|---|
| 型号: | FW1018V1 |
| 尺寸: | 10.1" |
| 简介: |
尺寸： 10.1" IPS
分辨率： 1920x1200 pixels 屏幕比例：16:10 亮度： 320cd/m² |
| 输入: | HDMI、 Ypbpr、 Video、 Audio(L/R) |
| 输出: | HDMI、 Ypbpr、 Video、 耳机孔、 扬声器 |
| DM: | |
| 下载: | |
-

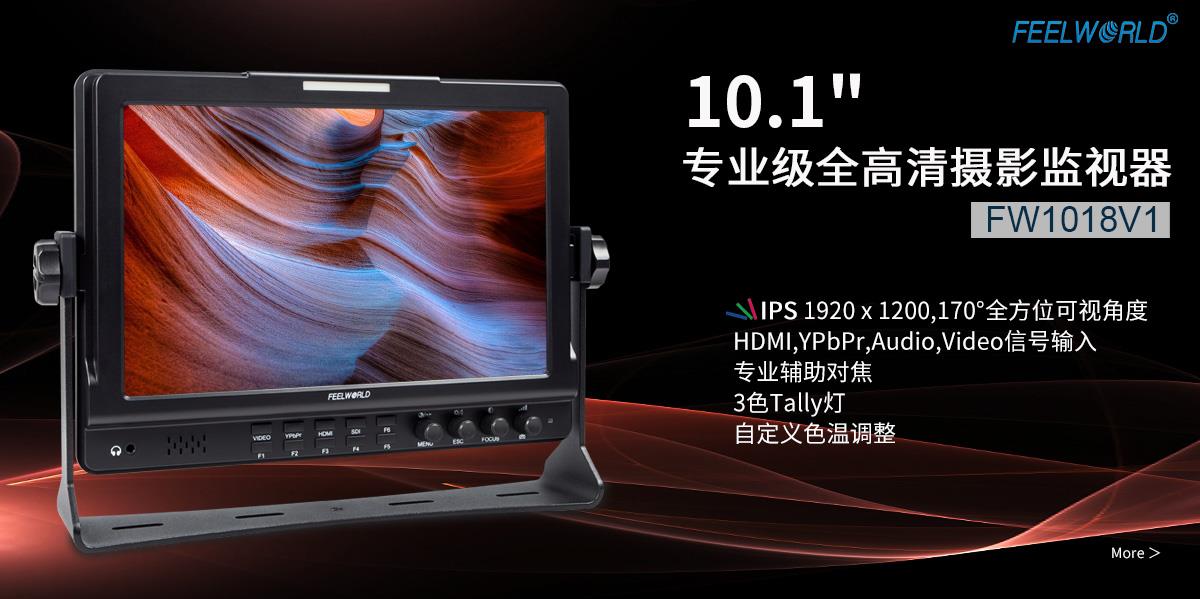

1920X1200 IPS 全高清液晶屏
10.1英寸IPS屏带给您完美的视觉体验和享受，质量更稳定， 可视角更宽更广，最大可视角度170°，色彩还原度更高。在IPS高清面板在现场可提供近乎完美的视角，输出拍摄清 晰的图像，令剪辑工作更为轻松高效。FW1018V1的IPS面 板是首选高品质的色彩还原工具。
-

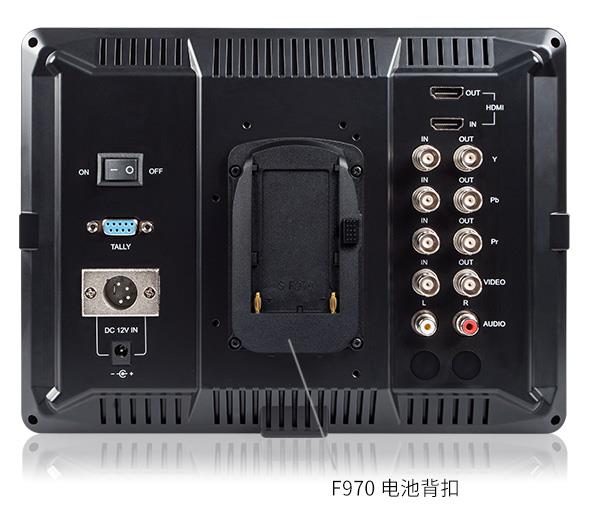

输入/输出接口
HDMI / YPbPr / Video / Audio
输入:
HDMI X 1
Y X 1
Pb X 1
Pr X 1
Video X 1
Auido (L/R) X 2输出:
HDMI X 1
Y X 1
Pb X 1
Pr X 1
Video X 1音频:
耳机孔
扬声器
-
专业红色辅助对焦
辅助对焦是在单色背景情况下将画面中最锐利的边缘用 红色标识出来，对于摄影师来说，使用红边聚焦功能相 比起直接观察图像进行聚焦，能更快调整摄像机镜头达 到聚焦效果。
支持加载32个LUTs
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用4个内置的LUT，也可以自定义上传.cube文件（单个文件不得超过 7.9M， 支持LUT_3D_SIZE为16、17、32、33、64、65的文件）。用户将LUT文档放在U盘根目录，通过USB转接线与本机的USB接口连接导入（可同时存储32个用户LUT表）， 在现场可以快速进行切换对比，获得更好的色彩质量控制。
注：USB接口隐藏在电池扣板后面，导入LUT文件前请先拆下电池扣板；USB转接线不包含。
当您需要更精确地分析图像质量，而非简单观看画面时，便可使用FW1018V1内置的波形监看功能！您可 选择波形图（RGB/ YUV/ Y）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播 级精度的波形监看，获得所需知道的一切视音频信号专业信息，功能可单独开启，也支持一键开启 全波形模式。FW1018V1成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！scopes!
-
3色Tally灯
通过DB-9 接口控制
FW1018V1前面板设置有3色TALLY灯，可通过背板 DB9接口对于TALLY灯进行控制。
-
灵活的供电系统
FW1018V1支持F970，D28S，V 型，E6和安东多种电池 背扣，配备卡侬头，12V DC电源座，也可通过选配的电源适配器供电。
1. 全高清1920x1200，超出色显示技术
2. 高对比度: 800:1，高亮: 320cd/m²
3. 170° 超广角IPS完美视觉体验，全方位色彩还原显示
4. HDMI, YPbPr, Video, Audio（L / R）输入和HDMI, YPbPr, Video信号环出
5. 轻薄便携的设计是摄影机稳定器、摇臂、摄像录像机套件、手持稳定器、摄像机起重器的最佳伴侣
6. 全波形
7. 波形图（RGB、YUV、灰度）
8. 矢量图
9.直方图（RGB1、RGB2、灰度）
10. 辅助对焦（红、绿、蓝）
11. 音频柱
12. 过曝（10~100）
13. 单色显示（红、绿、蓝、黑白）
14. 伪色彩
15. 九宫格
16. 安全框（80%、85%、90%、93%、96%、2.35:1）
17. 中心标记
18. 比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1）
19. 显示比例（欠扫描、过扫描）
20. 扫描模式（自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏）
21. 变形模式（1.33X、1.6X、2.0X、2.0X MAG、用户）
22. 图像翻转（左右翻转、上下翻转、全局翻转）
23. 缩放模式（2X、4X、9X、16X、用户）
24. 图像冻结
25. 点对点
26. 3D-LUT
27. 色温调整（5600K、6500K、9300K、用户）
波形图是一种精确的显示和观测视频画面亮度级别的辅助图形，将视频上每一列像素点的亮度值和分布情况统计出来，支持YUV、RGB、Y (亮度)三种波形。
矢量图利用像素点到中心点的距离和角度来显示色彩和分布情况。像素点到中心的距离表示饱和度大小，角度表示色度偏向，摄影师可通过矢量图对画面的整体色彩进行把控。
亮度直方图是用来检查画面亮度的量化工具。该功能展示了一张图像上的亮度分布：沿水平轴的亮度图而且每一个水平轴上的亮度对应着一个垂直轴上的像素值。
RGB直方图
RGB直方图可以显示色调分布的图形，能直观地将画面的曝光情况，显示红色，绿色和蓝色通道直方图。适用于HD-SDI和HDMI信号监测。
辅助对焦
辅助对焦是将画面中锐利的边缘用红色、绿色、 蓝色标示出来，便于摄影师清晰的辨认是否聚焦准确，摄影师可根据被摄物体的不同色调选择聚焦颜色。辅助对焦在摄像机预览、录制和回放皆 可实时操作，无操作延时。
伪色彩
伪色彩用于协助调节摄像机曝光参数，可以直观 的观察和计算视频中的亮度级别，将0-100%亮度值映射为伪色彩，以此来提示摄像师是否需要调节摄像机的曝光参数。
斑马纹过曝显示
斑马纹过曝显示是将过度曝光部分的图像区域用动态斜条纹警示出来，提示摄影师是否需要调整摄像机参数，降低曝光值。10-100IRE 可调整。
单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下，用户可以切换用红色、绿色、蓝色或者单色来驱动像素点，在此模式下可以更快更准确的调整画面的色调饱和度。
音频柱
通过耳机口输出，在视频中叠加音柱显示与视频实时同步，防止在录制过程中的错误。
图像翻转
图像翻转是将图像实现上下翻转、左右翻转和全局翻转三种模式。
九宫格
九宫格是最为常见、最基本的构图方法，将画面面积分成相等的九个方格。
点对点
点对点是使摄影师可以1:1的查看原始信号图像，该功能对于捕捉最佳细节至关重要。
中心标记 & 安全标记
防止播放时扫描溢出，导致不该被切的画面而被切掉。监视器设有多种画幅安全框标记(80%、85%、90%、93%、96%、2.35:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（红、绿、蓝、黑、白、灰）。
比例标记
设有多种比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1)；标记线颜色可选择（红、绿、蓝、黑、白、灰）。
| 型号 | FW1018V1 |
| 屏幕尺寸 | 10.1" IPS |
| 分辨率 | 1920×1200 pixels |
| 点距 | 0.113(H)×0.113 (W) mm |
| 屏幕比例 | 16:10 |
| 亮度 | 320cd/m² |
| 对比度 | 800:1 |
| 背光源 | LED |
| 可视角度 | 85°/85°(L/R) 85°/85°(U/D) |
| 1 X HDMI | HDMI |
| 1 X BNC | Y |
| 1 X BNC | Pb |
| 1 X BNC | Pr |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
| 1 X DB-9 | Tally |
| 1 X HDMI | HDMI |
| 1 X BNC | Y |
| 1 X BNC | Pb |
| 1 X BNC | Pr |
| 1 X BNC | Video |
| 音频输出 | 耳机孔、扬声器 |
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
| 4K UHD 3840×2160p (30/29.97/25/24/23.98 Hz), 4096×2160p (24Hz) |
| 输入电压 | DC7～24V |
| 消耗功率 | ≤14W |
| 电源接口 | DC/ 4-pin XLR |
| 电池扣板 | F970 (标配); D28S, LP-E6, V型, 安东 (可选) |
| 工作温度 | -20°C~55°C |
| 储藏温度 | -30°C~65°C |
| 安装方式 | 1/4"-20 快装螺丝孔 (3 边 左&右&底部) |
| 单机尺寸 | 258L×192H×39D mm |
| 单机重量 | 810g |
| 彩盒尺寸 | 304L*85w*265H(mm) |
| 装箱数量 | 5 |
| 外箱尺寸 | 477*319*317 (mm) |
| 毛重 | 16.8kgs |
| *全波形 |
| *波形图（RGB、YUV、灰度） |
| *矢量图 |
| *直方图（RGB1、RGB2、灰度） |
| *辅助对焦（红、绿、蓝） |
| *音频柱 |
| *过曝（10~100） |
| *单色显示（红、绿、蓝、黑白） |
| *伪色彩 |
| *九宫格 |
| *安全框（80%、85%、90%、93%、96%、2.35:1） |
| *中心标记 |
| *比例标记（4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1） |
| *扫描模式（欠扫描、过扫描） |
| *显示比例（自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏） |
| * 变形模式（1.33X、1.6X、2.0X、2.0X MAG、用户） |
| * 图像翻转（左右翻转、上下翻转、全局翻转） |
| * 缩放模式（2X、4X、9X、16X、用户） |
| * 图像冻结 |
| * 点对点 |
| * 3D-LUT |
| * 色温调整（5600K、6500K、9300K、用户） |
1× 迷你HDMI线
1× 遮阳罩
1× 小云台
1× F970 电池背扣
1× Tally转接套件
1× 10 寸U 型支架
1× 说明书
