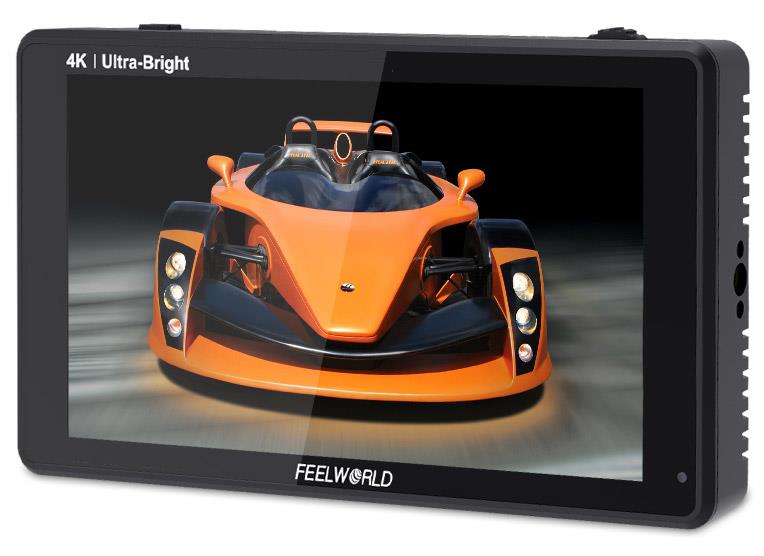

| 序号: | 202007070927571901 |
|---|---|
| 型号: | LUT6S |
| 尺寸: | 6" |
| 简介: |
尺寸： 6" IPS
分辨率： 1920x1080 pixels 屏幕比例：16:9 亮度： 2600cd/m² |
| 输入: | 3G-SDI、 HDMI |
| 输出: | 3G-SDI、 HDMI、 DC OUT 8.4V、 耳机孔 |
| DM: | |
| 下载: | |
LUT6S具有一整套操作简单、功能专业的工具，所有的操作都可以轻轻一触即可完成。视频辅助功能涵盖对焦、构图和曝光工具（波形图、矢量图、RGB直方图、亮度直方图、音频柱、峰值对焦、放大、斑马纹、伪色彩、安全框等）以及一个灵活的3D LUT加载工具（既可以使用内置的LUT，也可以自定义上传.cube文件)、HDR监看和变形宽银幕恢复功能。
LUT6S为电影制片人提供了大型的摄像机内置显示屏的优点，而又不会增添摄像机的设置麻烦。小巧轻量化设计凝聚高端监看功能，几乎可以连接任何摄影机。它正面设有一块大尺寸高亮触摸屏，左侧配备信号接口，底部配备SD卡槽，背面还可安装NP-F电池。底部和右侧设有标准1/4英寸安装点，可用于安装到摄影机和其他装备上。这种设计细节使LUT6S易于连接到摄像机，并易于与现场的团队成员或客户共享。

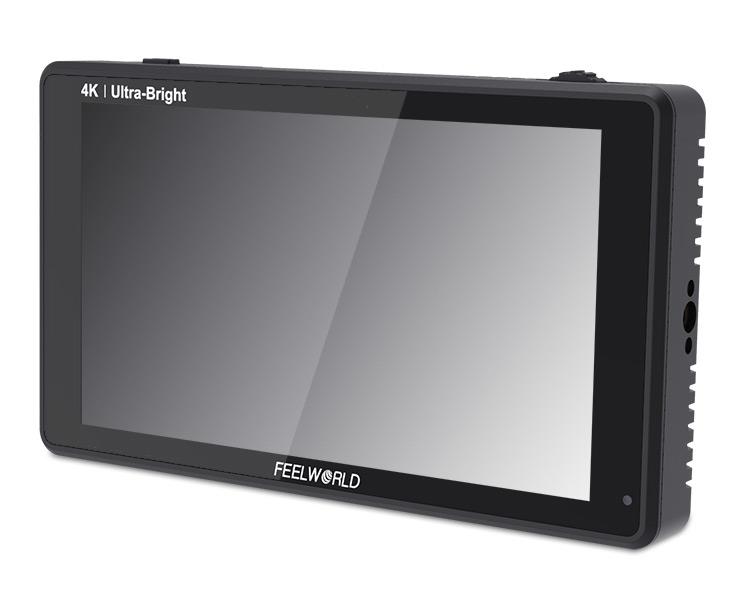

LUT6S可以在白天拍摄时进行清晰、精确地现场监控和图像分析。6寸的1920x1080的全高清面板以出色的色彩还原能力显示图像和视频。面板带有防眩光涂层，您可以舒适地白天户外监看。最重要的一点是其亮度为2600尼特，1000:1的对比度和sRGB / Rec.709色域，即使在强光下也能提供出色的屏幕清晰度。监视器显示内容达到每英寸368像素（PPI），您可以放心在宽广的日光下拍摄，并当场优化内容。显示屏的160º宽可视角度还可同时为多个摄制组成员提供清晰的画面查看。

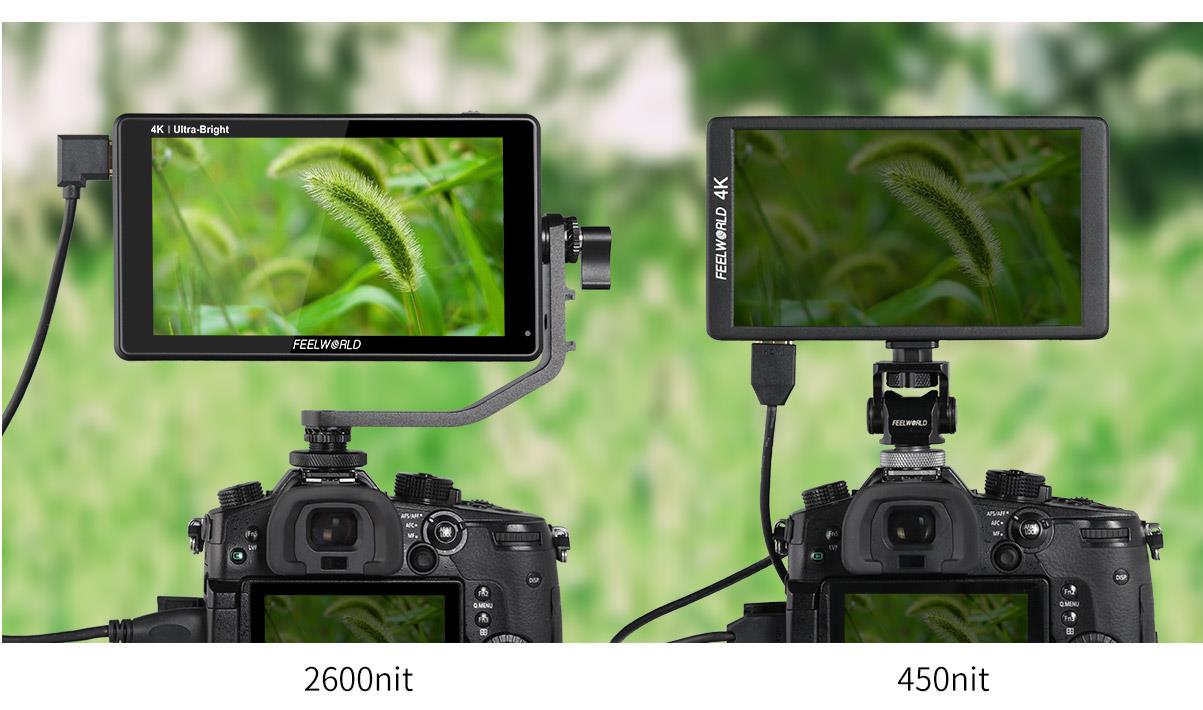

全面可调的2600尼特屏幕非常明亮，是室内和户外拍摄的理想搭档。2600nits的超高亮度大约是一般监视器的5倍亮度，使得您在户外拍摄时无须遮光罩就可以清晰可见，为您在明亮日光下的户外拍摄带来便利！

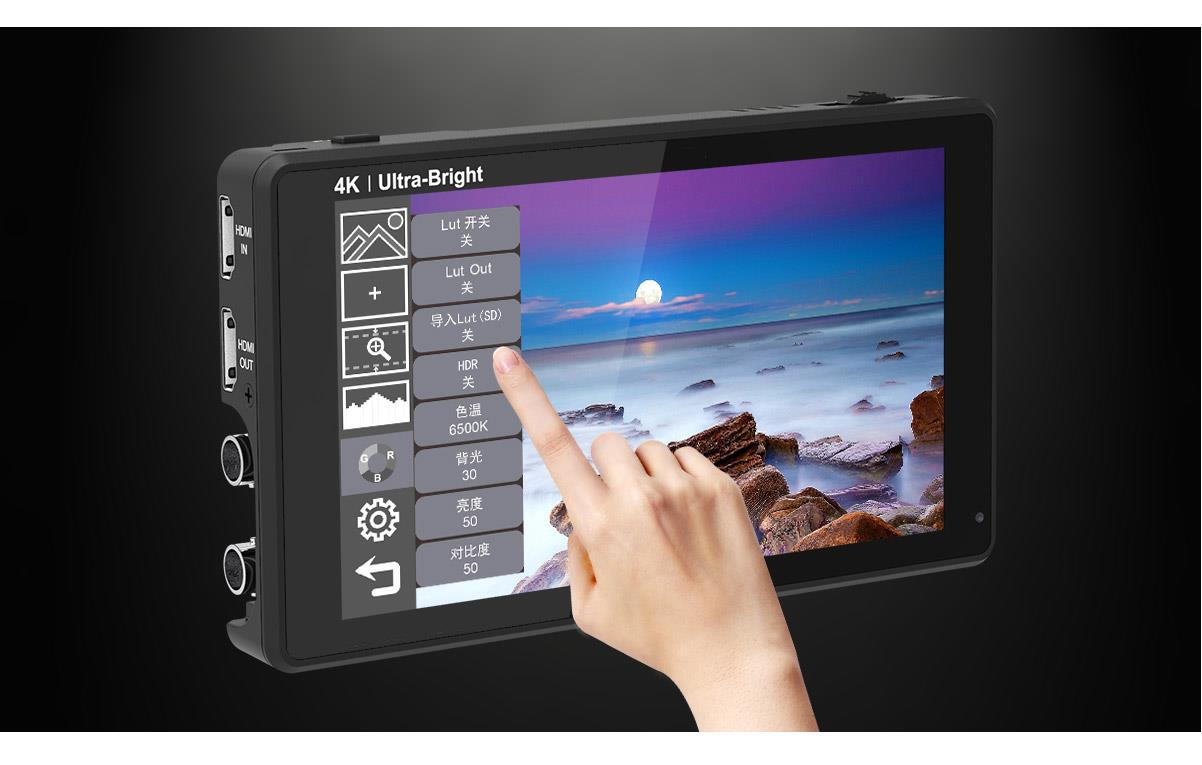

创新的LCD触摸屏用户界面能为您提供全面细致的控制。所有操作都在您指尖轻触或滑动间即可轻松实现。通过触摸屏可启用示波器，还可以实现对焦和曝光辅助功能。您能通过这块大尺寸LCD屏幕进入大量设置控制选项，还可以加载和保存3D LUT！

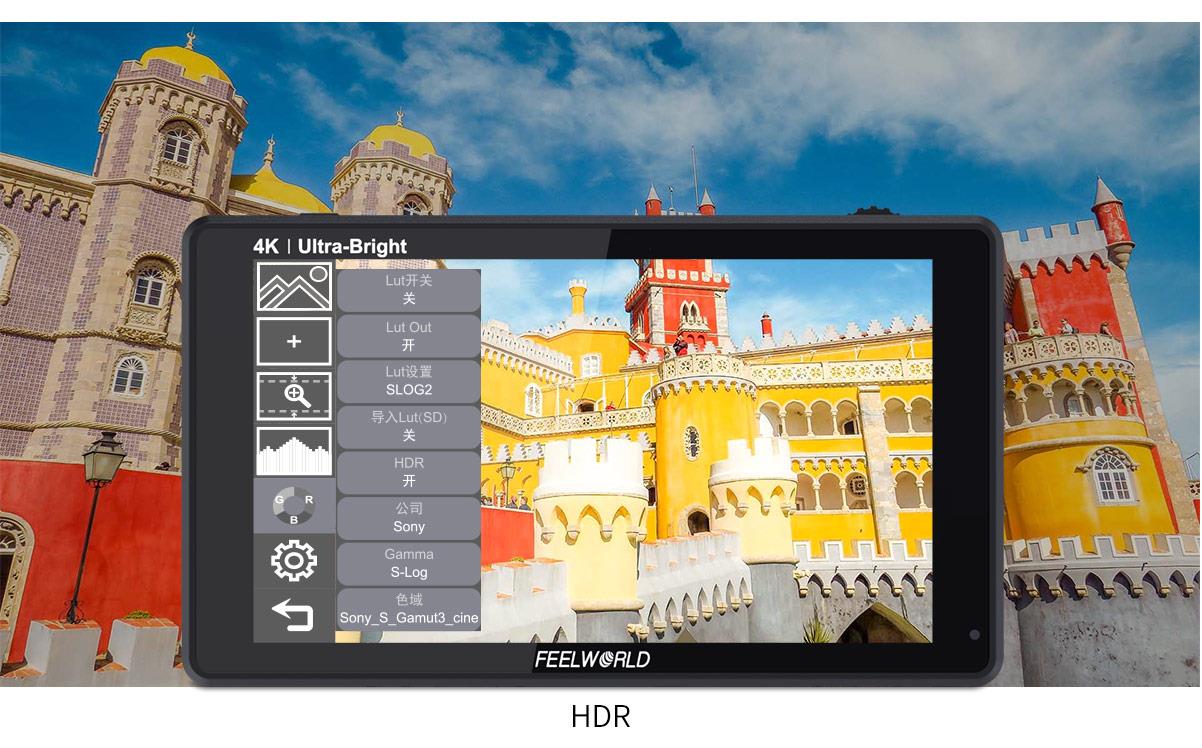

LUT6S 支持HDR (高动态范围）监看功能，提供令人难以置信的清晰度和细节，通过前期的精确控制，让后期制作流程大幅简化，提高效率。当HDR功能开启后，您可以自由选择Sony, Canon, Panasonic, Fujifilm, Bolex, RED, ARRI公司对应的Gamma和色域。

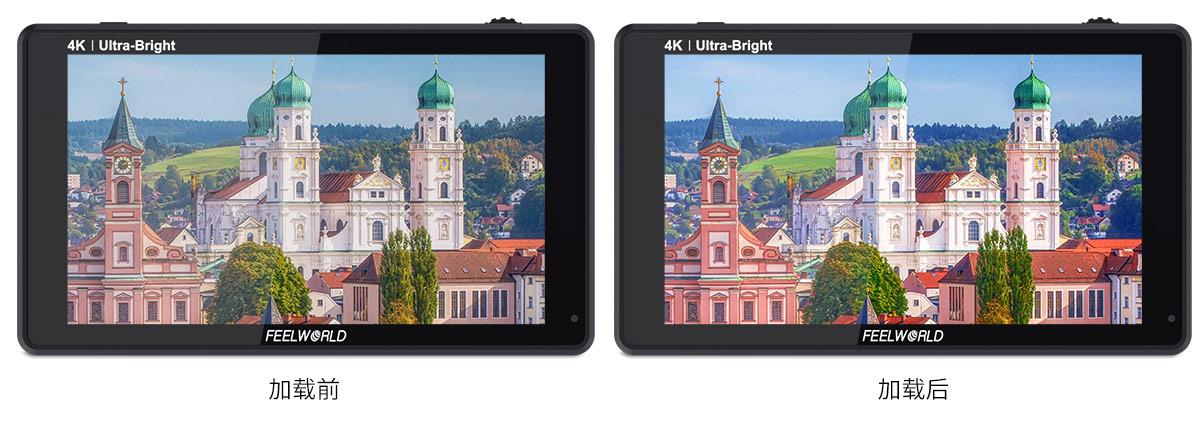

有些摄影机可以输出对数色彩空间，从而保留动态范围，这为后期制作环节带来了很大的便利，但是当您在监视器上观看这些文件的画面时，它们却显得黯淡无光。这时，您可以在监视器上套用3D LUT获得特定风格来弥补这一不足，从而更好地掌握剪辑阶段将会呈现的最终画面。您既可以使用内置的LUT，也可以自定义上传.cube文件（单个文件不得超过7.9M， 支持LUT_3D_SIZE为16、17、32、33、64、65的文件）。通过SD卡（支持 FAT32 和NTFS格式），将3D LUT导入到监视器中（可同时存储50个用户LUT表），在现场可以快速进行切换对比，获得更好的色彩质量控制。

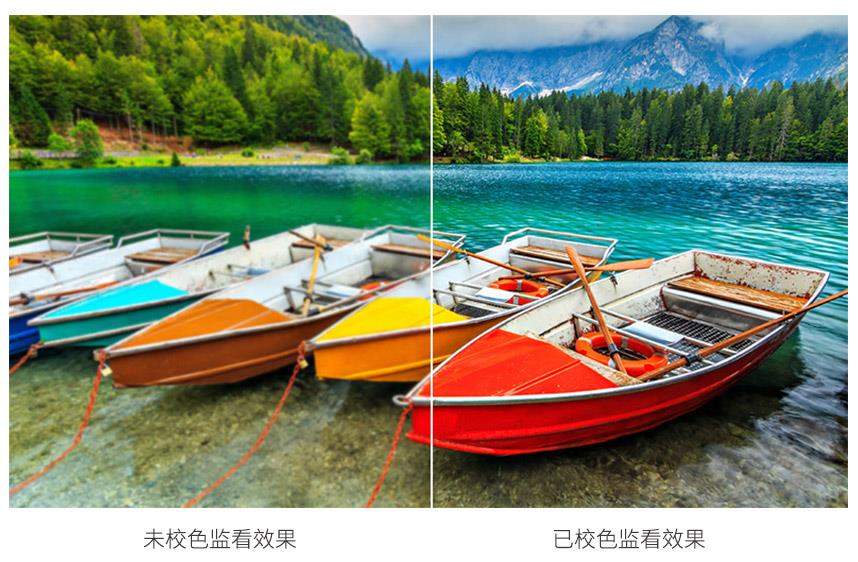

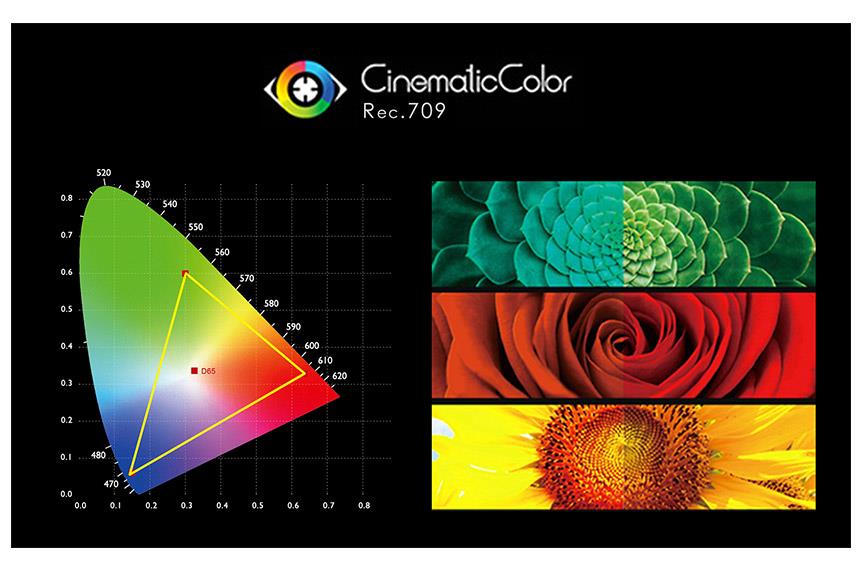

采用Rec.709色彩标准
FEELWORLD采用各专业领域信赖的Rec.709高清色彩标准，使用专业调色技术运用算法，配合专业仪器出厂校准，准确还原影片中的色彩，不失真不偏色，显示真实的影像，让您的拍摄如虎添翼。
FEELWORLD监视器支持符合ITU标准与HD视频Rec.709规范一致的色彩空间，先进的图像处理技术，让图像清晰呈现，使色彩过度极其自然，保证准确的色彩还原，重现拍摄实物的自然本色，使用户能够准确地评估各种输入视频信号质量。

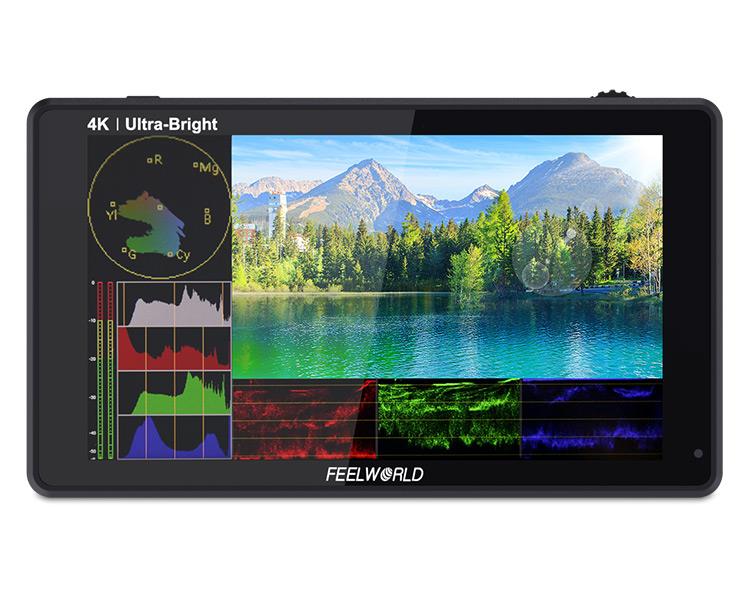

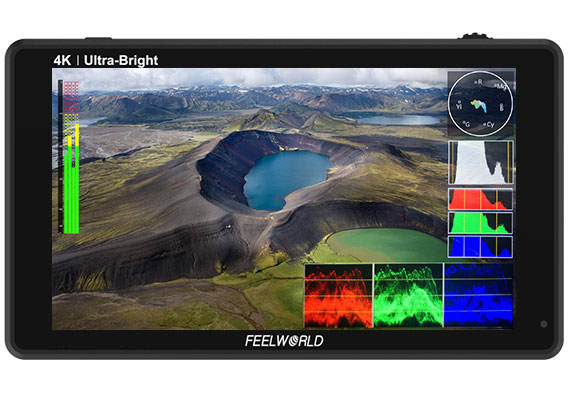

当您需要更精确地分析图像质量，而非简单观看画面时，便可使用LUT6S内置的波形监看功能！您可选择波形图（RGB/ YUV/ Y）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息，功能可单独开启，也支持一键开启全波形模式。LUT6S成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！

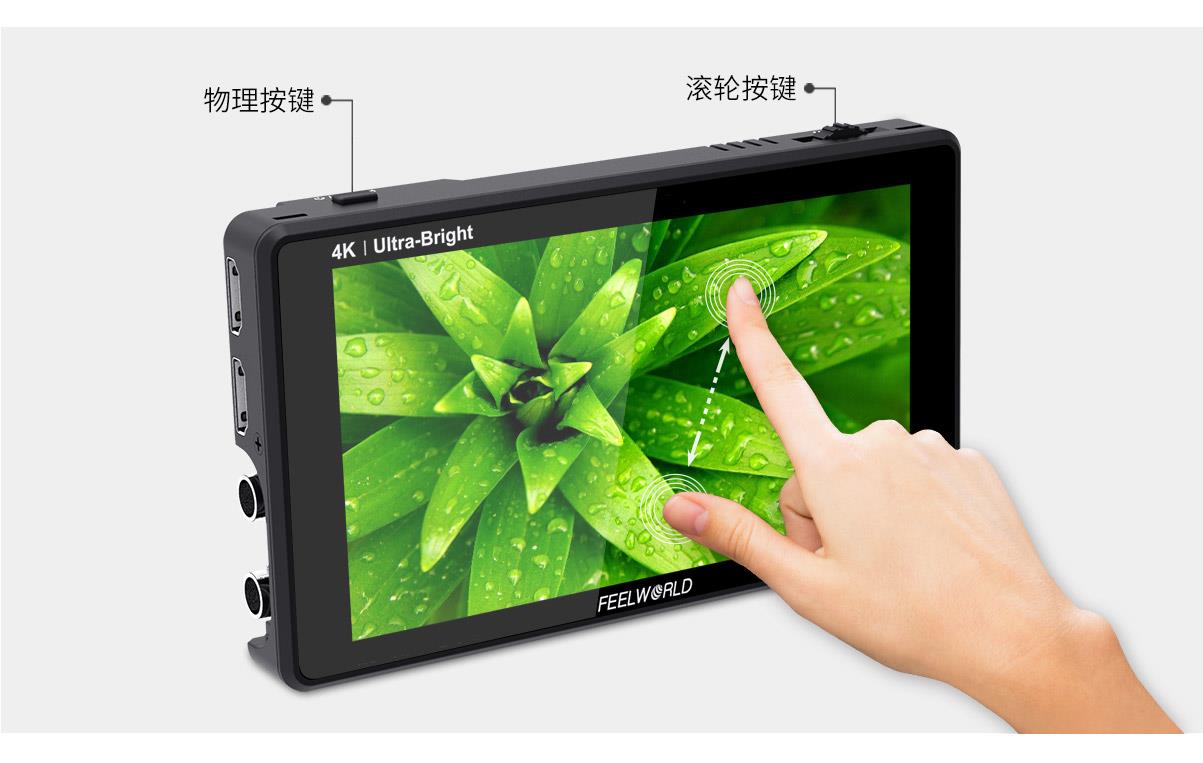

您可以使用双指缩放手势轻松直观地放大和缩小拍摄画面。您还可以通过轻松点击屏幕快速浏览菜单设置和功能。还支持物理按键控制菜单。通过点按/旋转滚轮按键实现快速选择和功能设置。点按电源开关可关闭触摸功能，贴心设计，防止误操作。
长按电源开关为开关机，点按打开/关闭屏幕触摸功能。

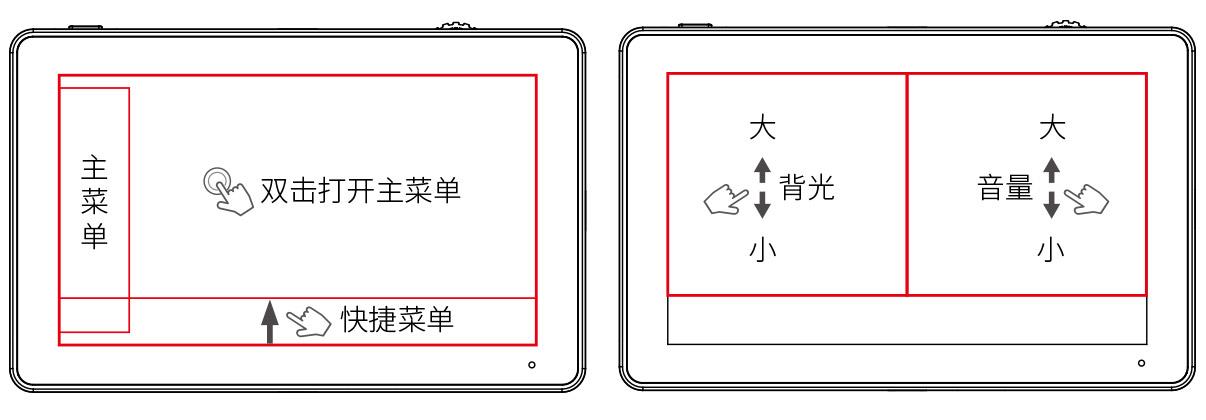

1. 开机后，触摸功能开启状态下用手指连续点击屏幕两下，调出主菜单界面。
2. 从屏幕的下方向上滑动，打开快捷菜单，单击相应的功能，可打 开或设置相应功能。双击快捷菜单功能，通过“＜”或“＞”键进行 功能选择设置。
3. 在屏幕1/2 分屏左侧，可直接调整屏幕背光亮度；1/2 分屏右侧，可直接调整音量。
4. 在屏幕空白处单点屏幕，退出菜单界面。

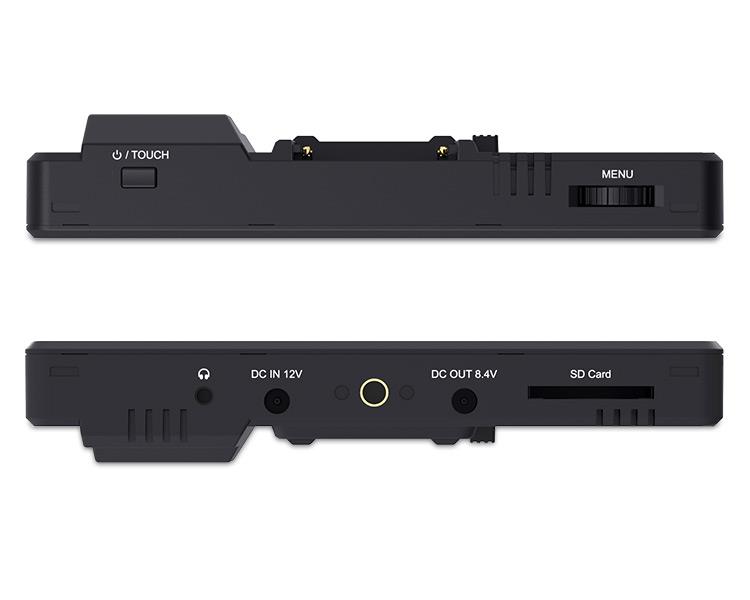

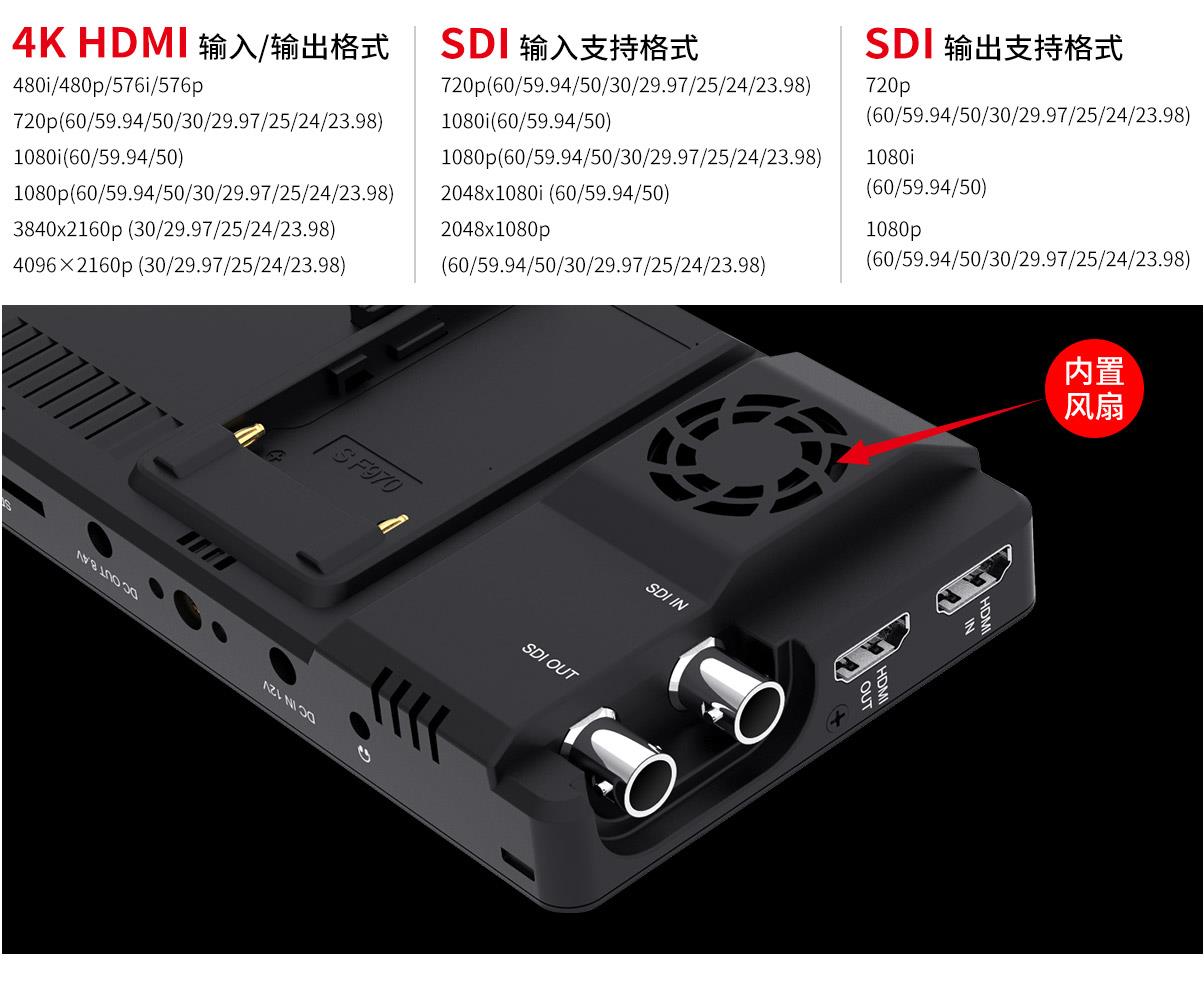

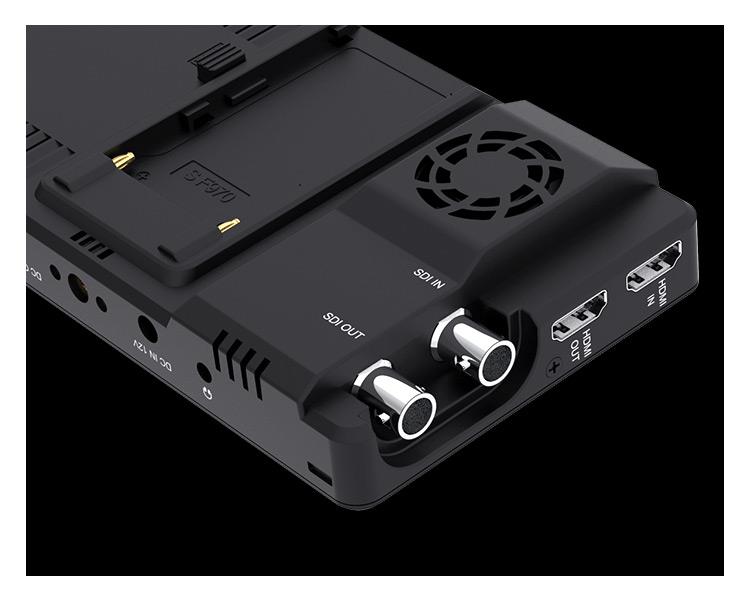

通过监视器的3G-SDI和4K HDMI输入能连接各类消费级摄影机、广播级摄影机甚至数码单反。您可以使用它的环通输出接口显示直播视频或外接显示屏扩展以及投影仪上的片段，同时带有嵌入音频。此外，您还可以通过3.5mm立体声耳机插口来监听音频。电源方面，它设有一个12V DC输入接口（适用12V/3A适配器）和1个NP-F电池槽。背面配有风扇设计，可根据背光亮度自动散热，在“自动”下，背光超过80，风扇将自动开启。 查看信号支持格式，是否与你的相机匹配。

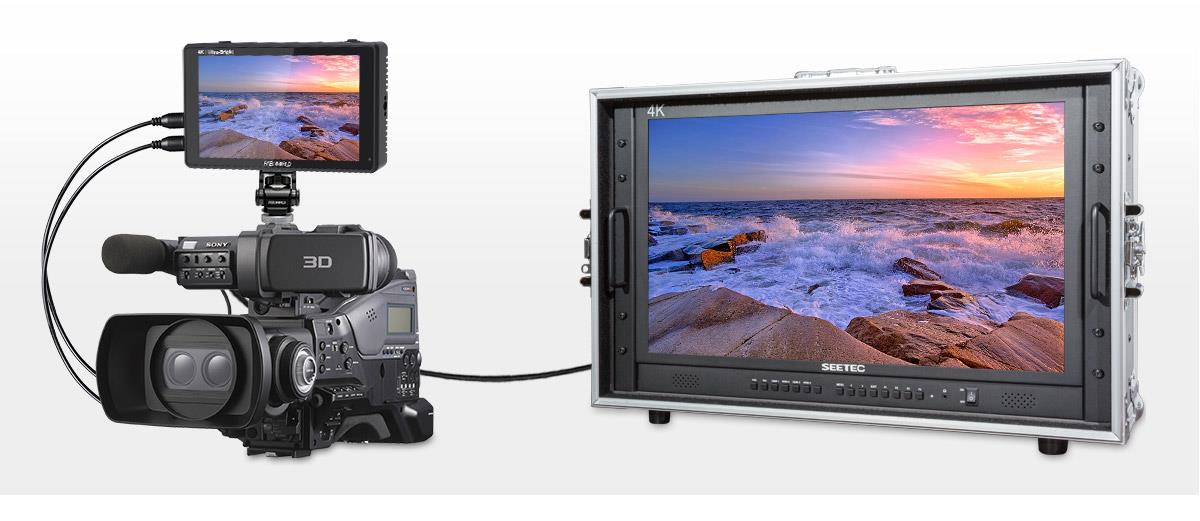

LUT6S支持3G-SDI和4K HDMI信号环出，可将3G-SDI、HDMI视频源信号同步输出到其它设备，方便导演跟摄影师同时观看。

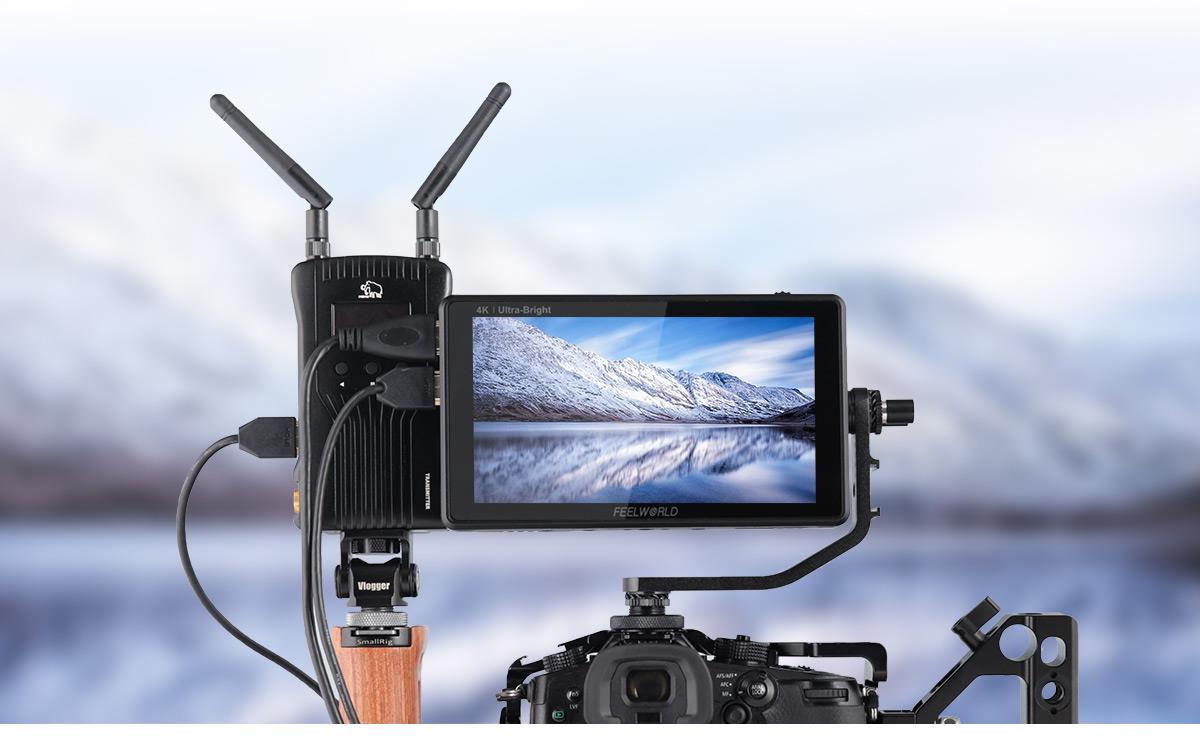

可以同时传输给摄制组导演监看。没有线缆的牵绊，让切换场景拍摄更加灵活。
将视频源信号同步输出到其它设备，方便导演跟摄影师同时观看。
LUT6S还支持3G-SDI信号LUT 环出功能，可将自定义LUT图像输出到其他显示器，让导演和摄影师都能同时看到带有LUT的图像。当在SDI信号下，您需要使用此功能时，只需打开菜单上的“LUT 开关”和 “LUT Out”。

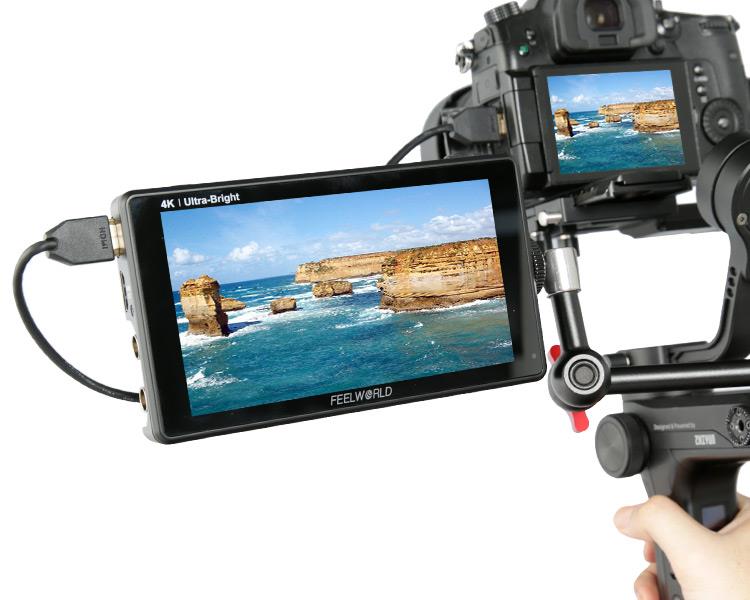

LUT6S为搭配单反或微单相机拍摄监看设计。它配备DC电源输出接口，可以连接额外选配的假电池电源线给单反相机或者微单相机供电，以延长相机拍摄时间。
LUT6S采用的标准尺寸安装点可以轻松完成各类安装，且兼容第三方装备。它的底部和右侧分别各设有安装点。通过底部的¼英寸安装孔，您可以牢固地将其安装在摄影机顶部作为理想的寻像器使用！而右侧的¼英寸安装孔则可搭配怪手、支架等安装在其他装备上，以便供整个摄制组监看画面作为辅助。

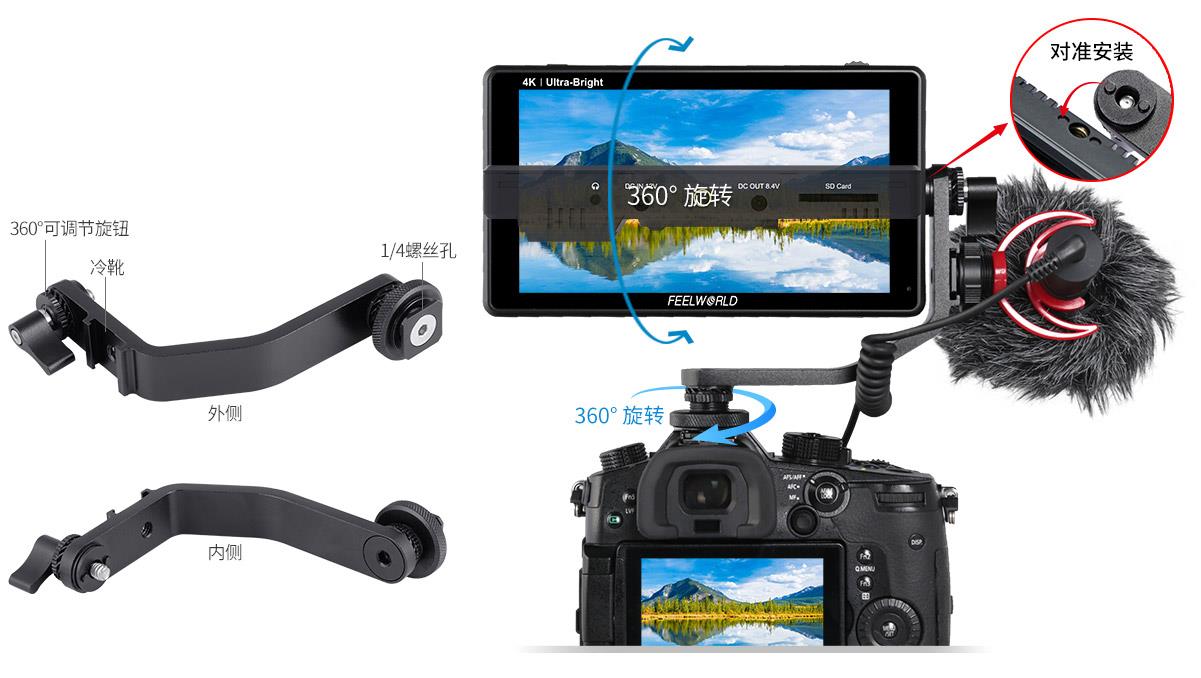

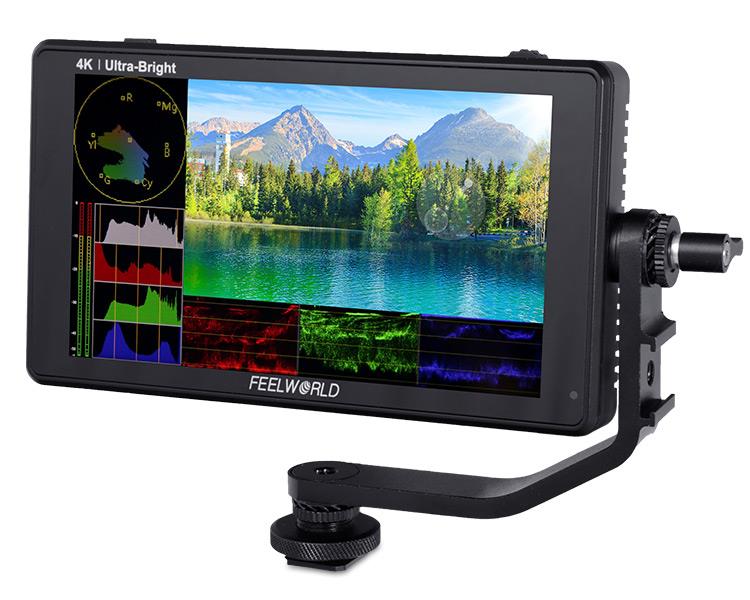

LUT6S监视器附带一个倾斜式支架，摄影师们可以随时调整监视器的观看角度。
•LUT6S监视器拥有两种360度旋转方式，方便用户从任何角度监看。（1.通过支架左侧安装点，可上下旋转监视器进行360度监看；2.通过支架底部安装点，可左右旋转监视器进行360度监看。
• 方便安装在相机冷靴座上或者任何1/4 标准口。
• 支架上带有1 个冷靴座，可用于安装各种设备，如麦克风，LED灯，无线接收器等。

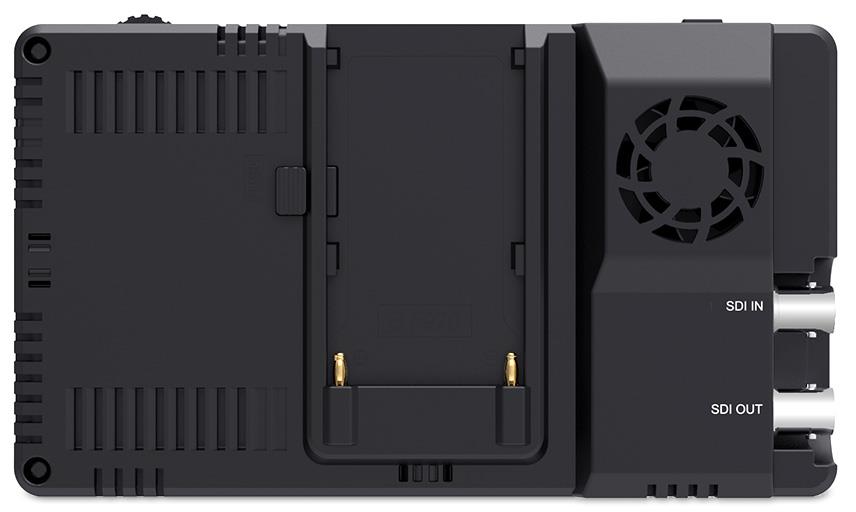

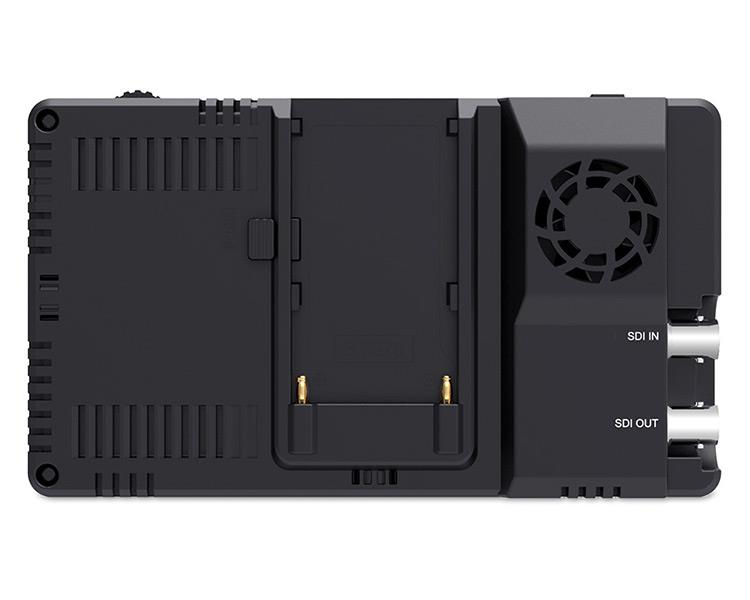

机身后侧设有一个电池槽，可安装索尼NP-F系列电池，为您的高亮屏幕提供持久电力！ ● 兼容索尼电池: F970 F960 F950 F930 F770 F750 F730 F570 F550 F530 等型号。 LUT6S 拥有2600nit, 功耗比一般的监视器大，我们建议使用F970 电池给监视器供电，使用F970电池（7.4V 6600mah）可使用大约3小时。 备注：当选用的电池容量不同，监视器的有效工作时间将有所差别， 电池容量高的，供给监视器工作时间相应较长。

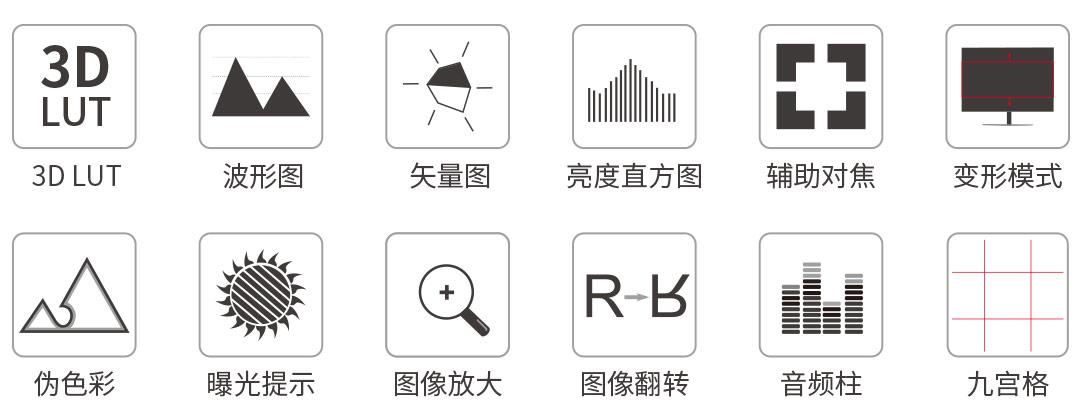

* 支持3D LUT Log灰片转换为Rec709监看，用户自定义3DLUT上载
* 支持 HDR 监看
* 支持触摸菜单
* 全高清1920x1080，高对比度: 1000:1，高亮: 2600cd/m² ，160° 超广角IPS完美视觉体验，全方位色彩还原显示
* DC电源输出接口，可以连接额外选配的假电池电源线给单反相机或者微单相机供电，以延长相机拍摄时间
* 轻薄便携的设计是摄影机稳定器、摇臂、摄像录像机套件、手持稳定器、摄像机起重器的最佳伴侣
* 支持全波形显示
* 波形图（RGB、YUV、Y）
* 矢量图
* RGB直方图
* 亮度直方图
* 辅助对焦 (红、绿、蓝、白、黄对焦颜色可选；1~10对焦水平可选)
* 伪色彩
* 斑马纹过曝提示 (1%~100%可调)
* 音频柱
* 扫描模式 (欠扫描、过扫描)
* 图像放大 (100%~300%)
* 变形模式 (1.25x, 1.33x, 1.5x, 2.0x, 2.0x mag)
* 九宫格
* 点对点
* 中心标记
* 安全标记 (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1)
* 遮幅标记 (16:9, 16:10, 4:3, 1.85:1, 2.35:1)
* 标记颜色 (红、绿、蓝、白、黑、黄)
* 单色显示 (红、绿、蓝、灰)
* 图像翻转（横向、纵向、横向/纵向）
* 图像冻结
* 色温调整

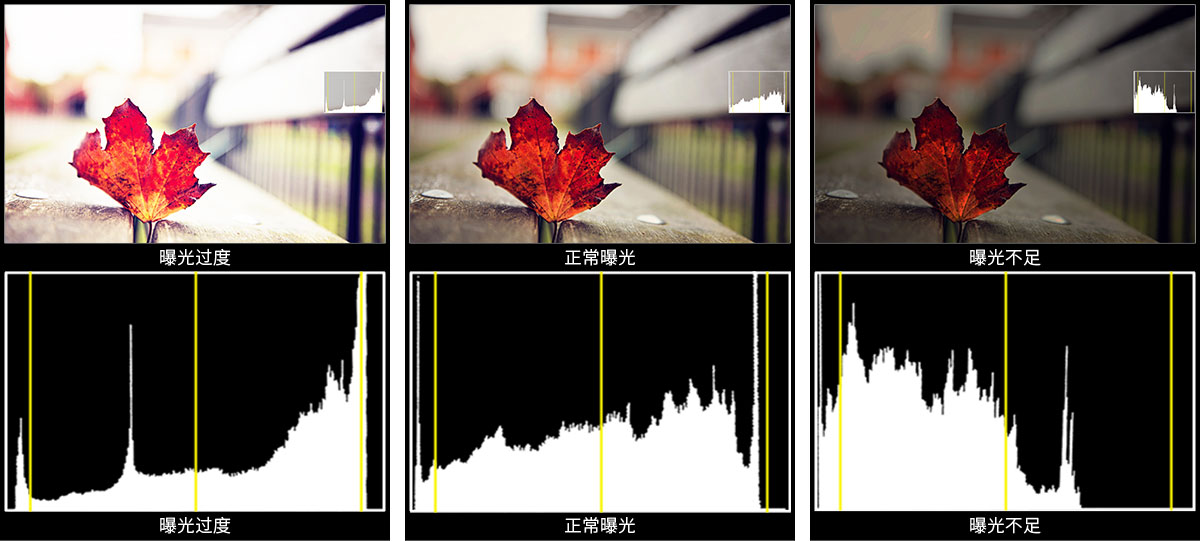

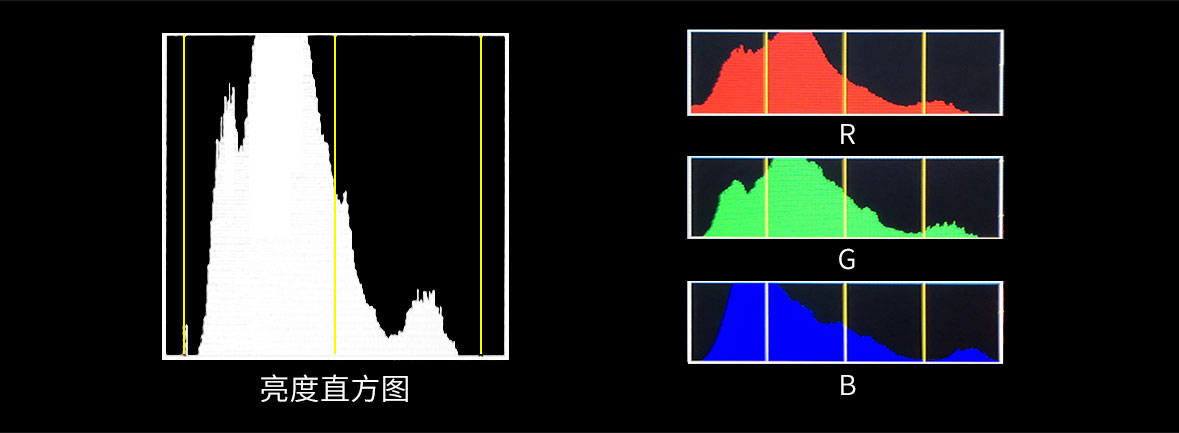

波形图 / 矢量图 / 亮度直方图
波形图是一种精确的显示和观测视频画面亮度级别的辅助图形，将视频上每一列像素点的亮度值和分布情况统计出来，支持YUV、RGB、Y (亮度)三种波形。

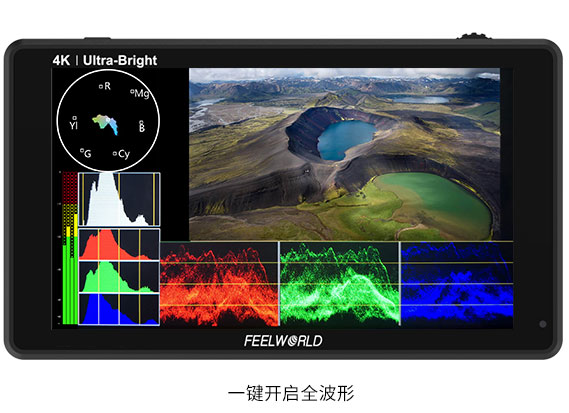

一键全波形模式

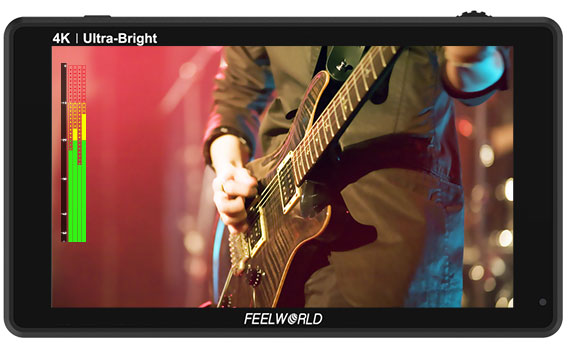

数字音频解嵌
通过扬声器/耳机口输出，在视频中叠加音柱显示与视频实时同步，防止在录制过程中的错误。在SDI音频下，支持4路音柱显示。在HDMI音频下，仅支持2路音柱显示。

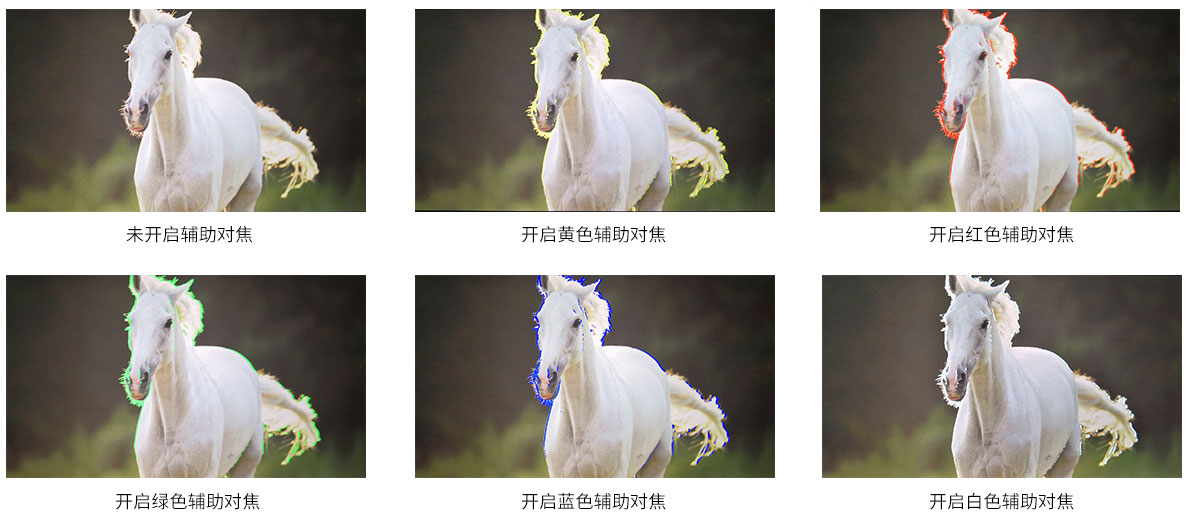

辅助对焦
画面中锐利的边缘可以用黄色、红色、绿色、蓝色、白色标示出来，对焦水平有1～10级可以调整，便于摄影师清晰的辨认是否聚焦准确，摄影师可根据被摄物体的不同色调选择聚焦颜色。辅助对焦在摄像机预览、录制和回放皆可实时操作，无操作延时。

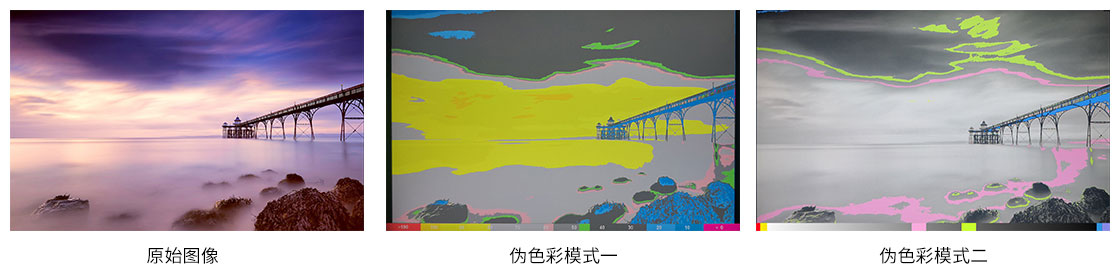

伪色彩
伪色彩用于协助调节摄像机曝光参数，可以直观的观察和计算视频中的亮度级别，将0-100%亮度值映射为伪色彩，以此来提示摄像师是否需要调节摄像机的曝光参数。

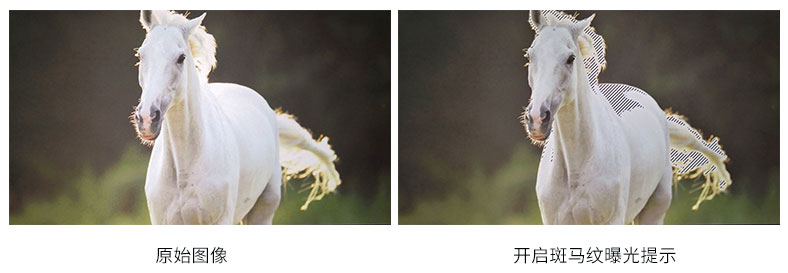

斑马纹过曝显示
斑马纹过曝显示是将过度曝光部分的图像区域用动态斜条纹警示出来，提示摄影师是否需要调整摄像机参数，降低曝光值。有1%-100%斑马纹值可调整。

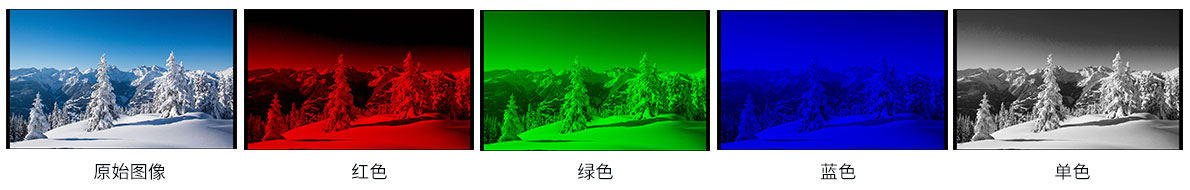

单色显示
单色显示用于辅助调整摄像机色彩设置。在单色显示模式下，用户可以切换用红色、绿色、蓝色或者灰色来驱动像素点，在此模式下可以更快更准确的调整画面的色调饱和度。
图像放大 (100%～300%)
图像放大是将图像放大100%～300%的高品质特写。触摸面板可以帮您快速实现放大，并且放大后进行缩小或者移动画面。

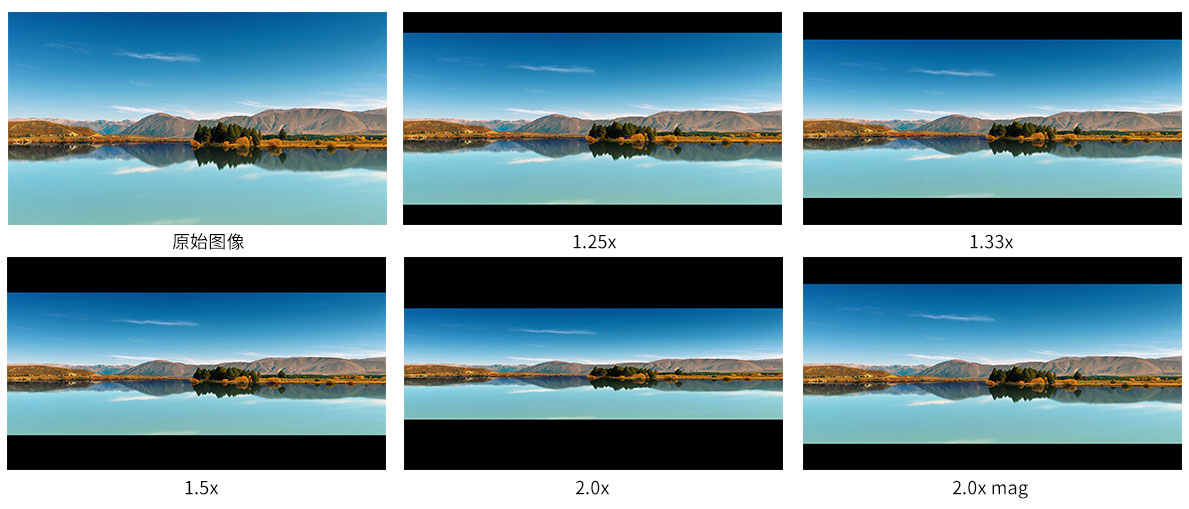

变形模式
变形模式是配合宽屏幕电影镜头使用，还原真实比例的电影画面。允许您将拍摄到的图像挤压1.25x、1.33x、1.5x、2.0x、2.0x mag查看，即使你的相机镜头没有变形功能。

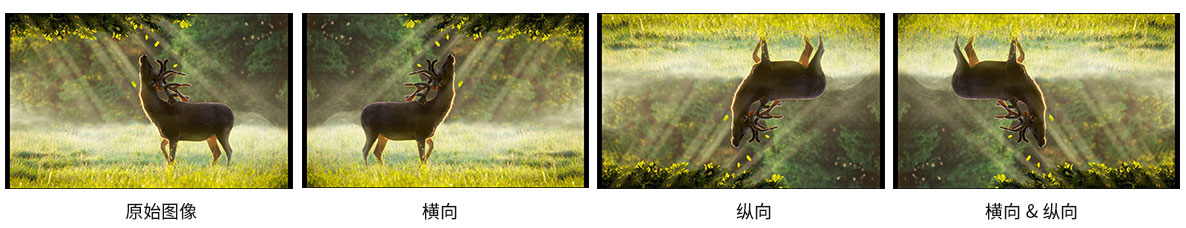

图像翻转
图像翻转是将图像实现横向翻转、纵向翻转和横向/纵向翻转模式翻转。同时开启横向翻转和纵向翻转可以实现横向/纵向同时翻转。

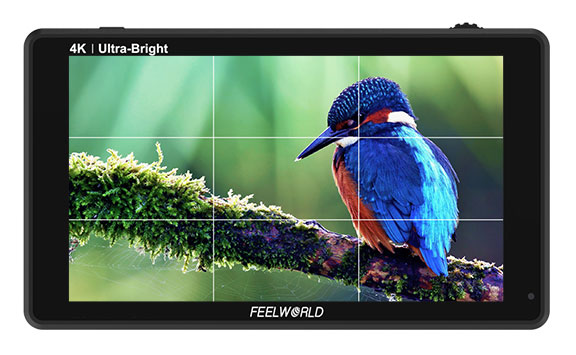

九宫格
九宫格是最为常见、最基本的构图方法，画面面积分成相等的九个方格。

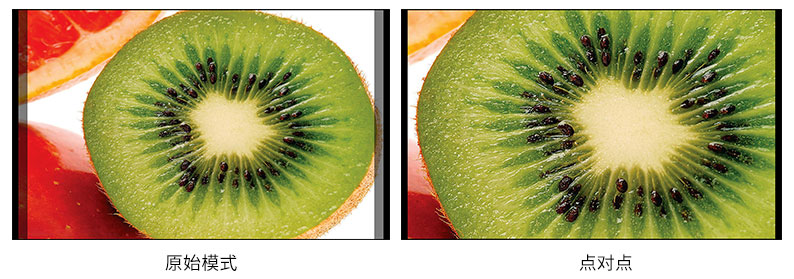

点对点
点对点是使摄影师可以1:1的查看原始信号图像，该功能对于捕捉最佳细节至关重要。

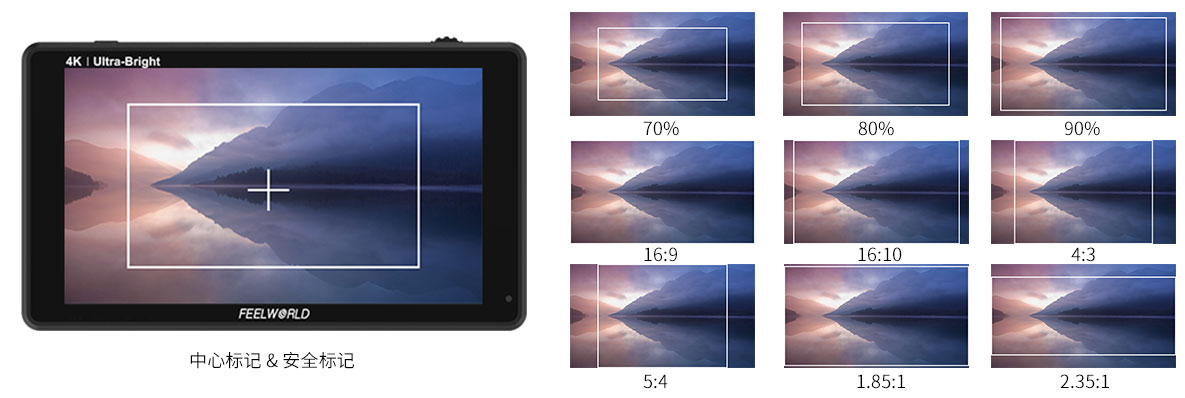

中心标记 & 安全标记
防止播放时扫描溢出，导致不该被切的画面而被切掉。监视器设有多种画幅安全框标记(70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1) 和拍摄标记线和十字中心线。保障稳定可靠的拍摄高效进行，满足多样化的后期裁剪需求。用户可以根据不同拍摄背景色调灵活选择标记线颜色（黄色, 红色, 绿色, 蓝色, 白色, 黑色）。

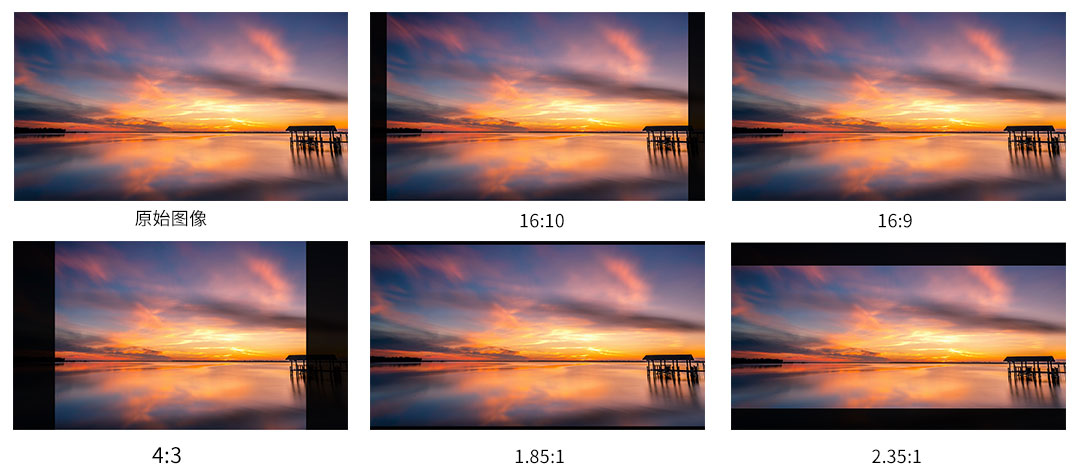

遮幅标记
设有多种遮幅标记（16:9, 16:10, 4:3, 1.85:1, 2.35:1)；遮幅透明度有4种显示效果可选（0%, 25%, 50%, 75%）；标记线颜色可选择（黄色, 红色, 绿色, 蓝色, 白色, 黑色）。

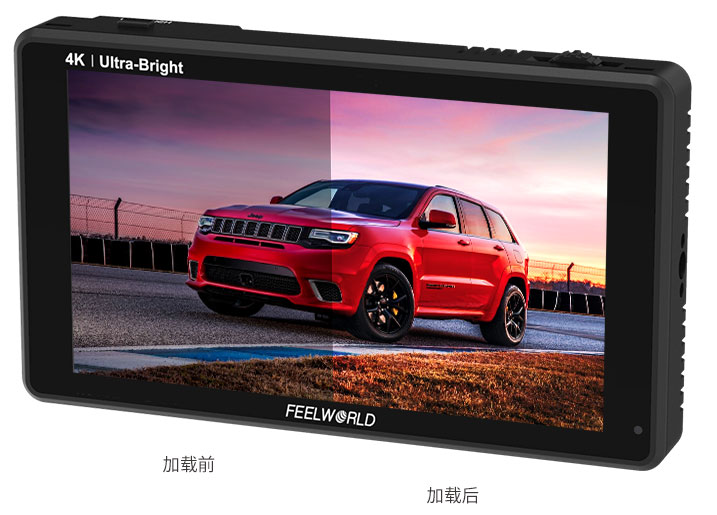

用户自定义3D LUT上载
支持S-log2/3, V-log, Log-C等灰片一键转换为Rec709监看。3D LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提升工作效率。用户可以通过SD卡上载用户调色自定义3D LUT查找表。
| 型号 | LUT6S |
| 屏幕尺寸 | 6" IPS |
| 分辨率 | 1920x1080 pixels |
| 点距 | 0.069 (L) x 0.069 (W) (mm) |
| 屏幕比例 | 16:9 |
| 亮度 | 2600cd/m² |
| 对比度 | 1000:1 |
| 背光源 | LED |
| 可视角度 | 80°/80°(L/R) 80°/80°(U/D) |
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 1 X DC | DC OUT 8V (外径 5.5mm,内径 2.1mm;可给单反或微单相机供电) |
| 音频 | 耳机孔 |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 2048x1080i (60/59.94/50) |
| 2048x1080p (60/59.94/50/30/29.97/25/24/23.98) |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080i (60/59.94/50) |
| 1080p (60/59.94/50/30/29.97/25/24/23.98） |
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29.97/25/24/23.98) |
| 1080p(60/59.94/50/30/29.97/25/24/23.98) |
| 3840x2160p (30/29.97/25/24/23.98) |
| 4096×2160p (24Hz) |
| 输入电压 | DC7～24V |
| 消耗功率 | ≤16W |
| 工作温度 | -20°C~50°C |
| 储藏温度 | -30°C~60°C |
| 安装方式 | 1/4-20标准快装螺丝孔（右侧、底部） |
| 电池扣板 | F970电池扣板 |

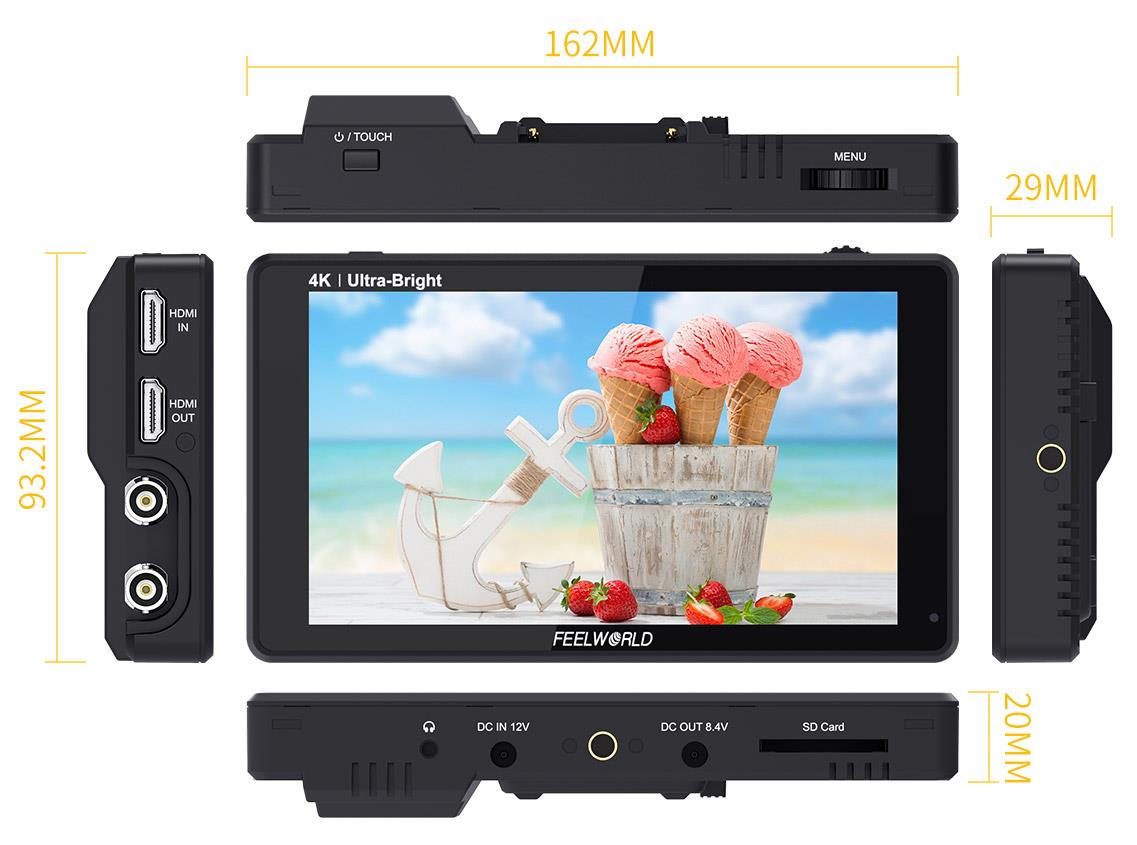

| 单机尺寸 | 162Lx93.2Hx29D (mm) |
| 单机重量 | 300g |
| * 支持3D LUT Log灰片转换为Rec709监看，用户自定义3DLUT上载 |
| * 支持触摸菜单 |
| * 支持 HDR 监看 |
| * 支持全波形显示 |
| * 波形图（RGB、YUV、Y） |
| * 矢量图 |
| * RGB直方图 |
| * 亮度直方图 |
| * 辅助对焦 (红、绿、蓝、白、黄对焦颜色可选；1~10对焦水平可选) |
| * 伪色彩 |
| * 斑马纹过曝提示 (1%~100%可调) |
| * 单色显示 (灰, 红, 绿, 蓝) |
| * 扫描模式 (欠扫描、过扫描) |
| * 变形模式 (1.25x, 1.33x, 1.5x, 2.0x, 2.0x mag) |
| * 图像翻转 (水平，垂直，水平&垂直) |
| * 图像冻结 |
| * 九宫格 |
| * 中心标记 |
| * 安全标记 (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1) |
| * 遮幅标记 (16:9, 16:10, 4:3, 1.85:1, 2.35:1) |
| * 标记颜色 (红、绿、蓝、白、黑、黄) |
| * 色温调整 |
| * 图像放大 (100%~300%) |
| * 显示比例 |
| * 点对点 |
1× Mini/ Micro HDMI转HDMI线
1× 安装支架
1× 说明书
