| 序号: | 202603281334049106 |
|---|---|
| 型号: | FRM701G |
| 尺寸: | 7" |
| 简介: |
尺寸： 7"x2 IPS 分辨率： 1920x1200 pixels 屏幕比例：16:10 亮度： 450cd/m² |
| 输入: | 12G-SDI、 HDMI、 CVBS、 Audio(L/R)、 Tally、 LAN、 Type-C |
| 输出: | 12G-SDI、 HDMI、 CVBS、 耳机孔 |
| DM: | |
| 下载: | |

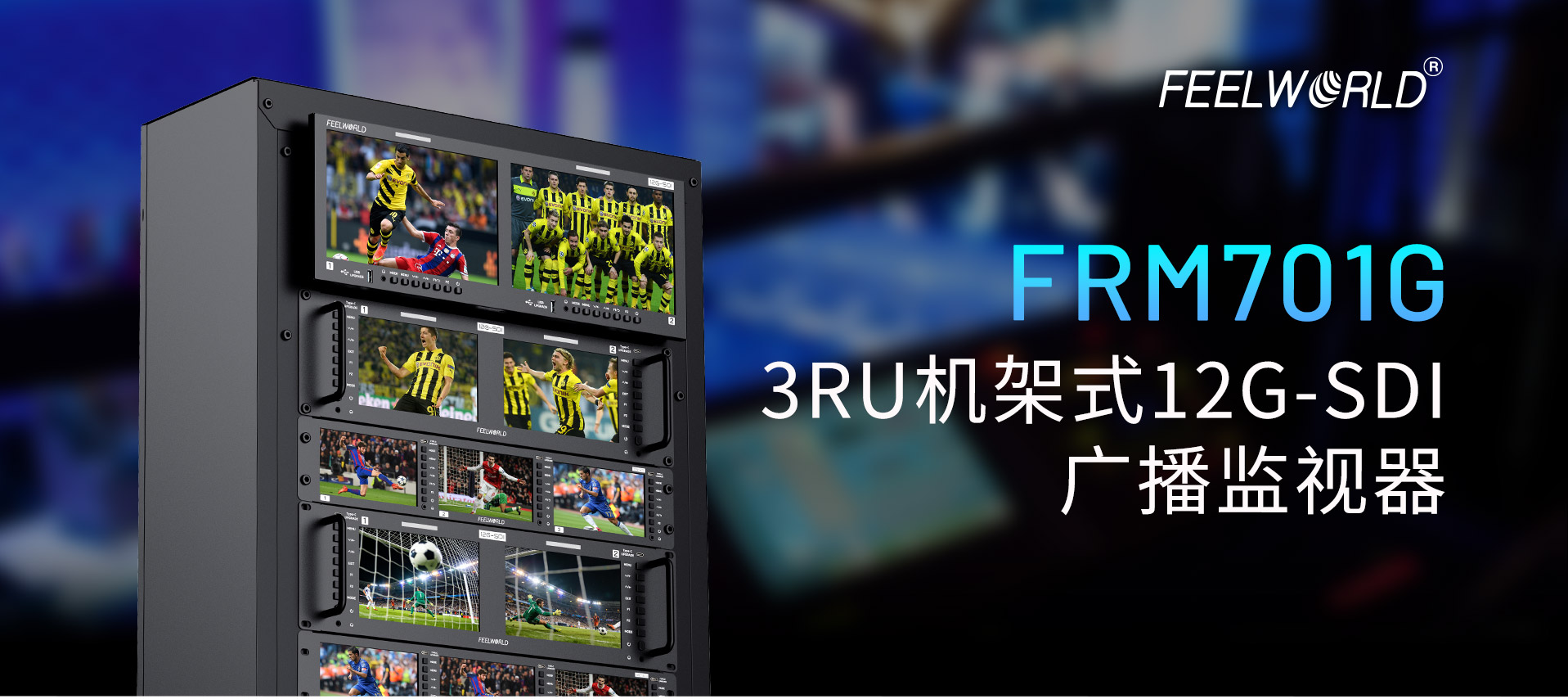

完备的4K广播级质量监看
无论您需要在何地进行4K SDI或4K HDMI监看，FEELWORLD FRM701G是理想的选择。它配有两块独立的7英寸显示屏可同时监看两个不同的信号源，支持高达4K60Hz的信号输入和环出，3RU机架式设计使其能轻松安装于视频墙或转播车，适合播出工作、后期制作、现场监看、飞行箱系统、转播车等。

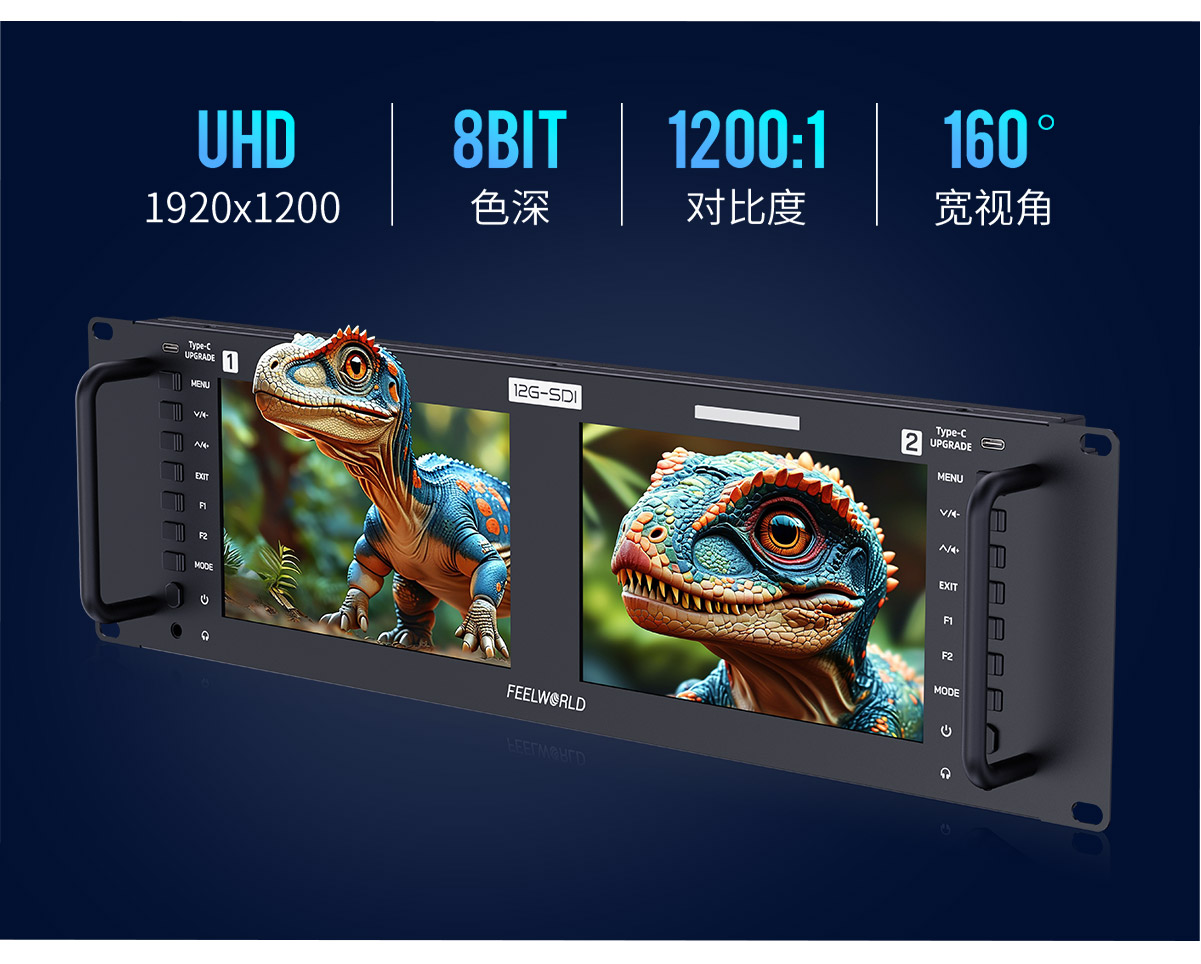

2x7"全高清IPS
清晰查看并捕获每个细节
FRM701G 搭载两块7 英寸高分辨率 1920×1200 显示屏，可同时监看两路视频信号，轻松搭建多机位监看场景。色彩丰富，呈现高品质图像。160°的宽视角度让您享受更完美的视觉体验。

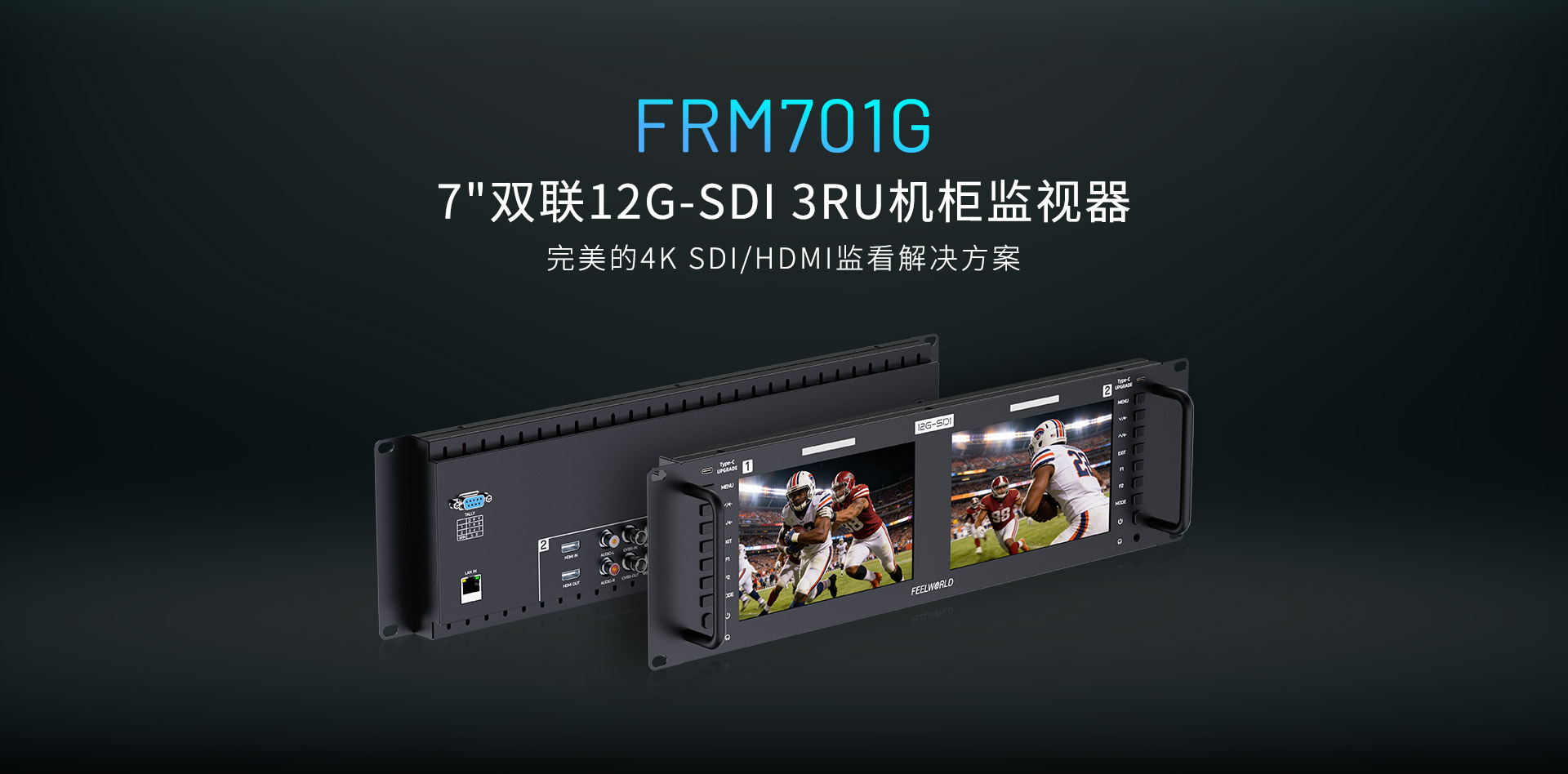

3RU机架式设计
FRM701G的高度为3个机架单元，厚度只有30.5mm，宽度为标准的19英寸机架宽度，这意味着FRM701G非常适合用于机架或电视墙安装。

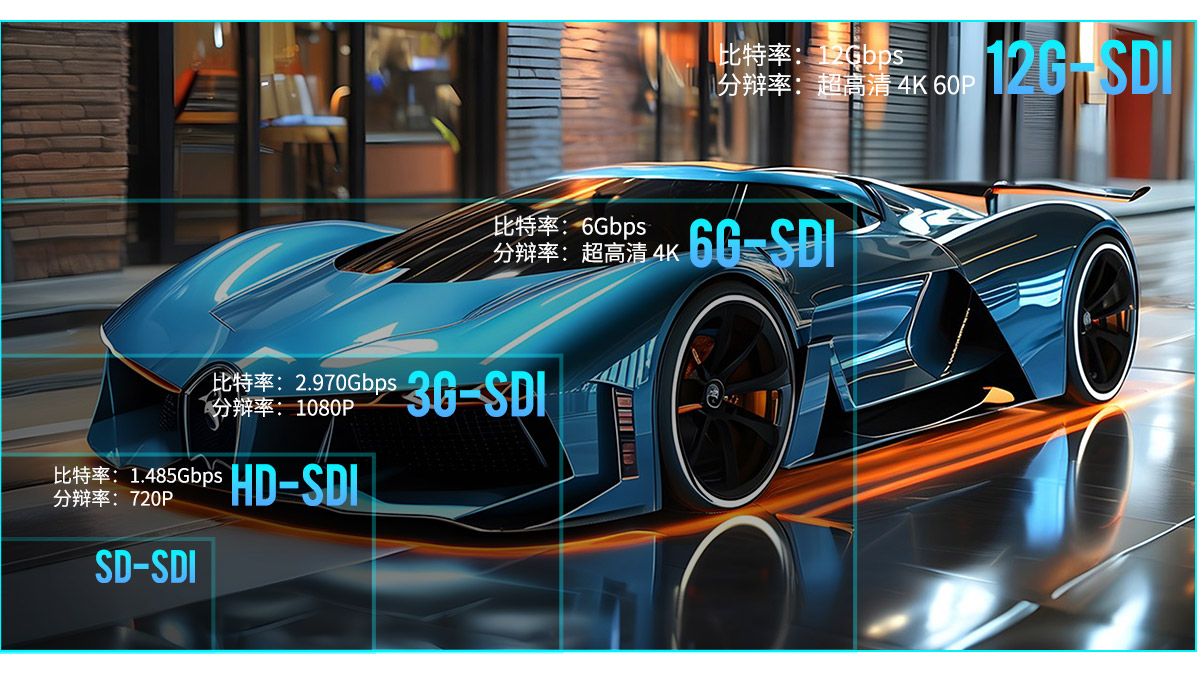

12G-SDI高速传输
采用12G-SDI的单链路技术并向下兼容6G-SDI/3G-SDI/HD-SDI/SD-SDI，支持每秒12Gbps的传输速率，更好的满足高清晰度和高帧率的视频传输需求。
全功能辅助
加载自定义3D LUT, 再现电影风格
支持加载32个LUTs
LUT加载功能，使得前期拍摄的颜色校准工作更简单直观，优化工作流程，提供工作效率。您既可以使用内置的4个LUT(S-Log2,s-Log3,C-Log,V-Log) ，也可以自定义上传.cube文件定义您自己的创意电影风格。用户将LUT文档放在U盘根目录，并通过标配Type-C转USB头与本机的Type-C接口连接（可同时存储32个用户LUT表）。

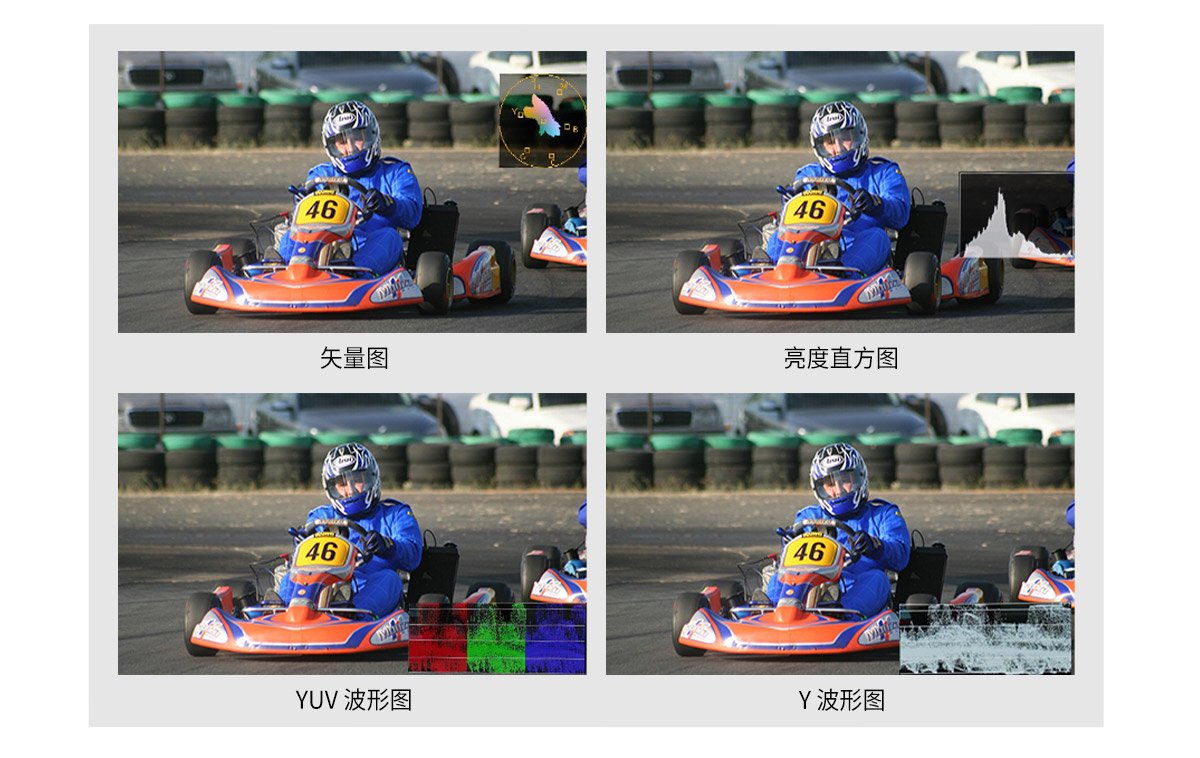

广播级精确波形监看
节省您的预算

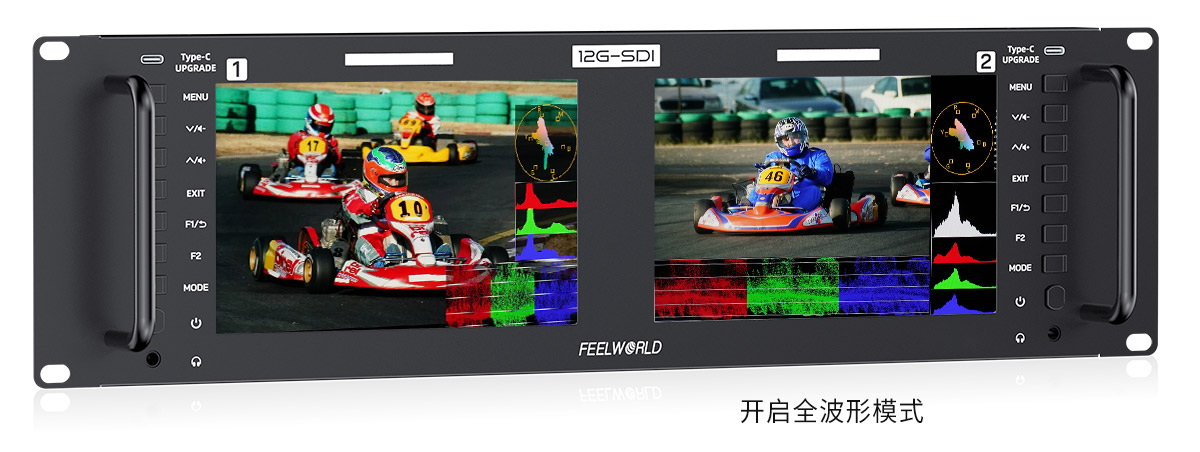

内置波形监看功能，您可同时查看两路独立的信号源并根据需要选择波形图（RGB,YUV,灰度）、矢量图、RGB直方图、亮度直方图和音频相位和电平显示，进行广播级精度的波形监看，获得所需知道的一切视音频信号专业信息。功能可单独开启，也支持一键开启全波形模式。FRM701G成为现场制作监看的理想选择，让您无需再单独使用昂贵的示波器！
SDI时间码
在SDI信号下FRM701G支持时间码显示，与摄像机上的同步。在电影与视频制作中识别特定的帧率时显得尤为便利。
灵活直观的按键操作
FRM701G拥有2个精致的前面板配备独立控制屏幕的直观按键，操作快捷、简单。并设有两个F快捷键，摄影师可根据拍摄现场实际需求提前设定好快捷功能，拍摄过程中快速调出所需功能。
12G-SDI/HDMI2.0视频信号
监视器配备12G-SDI/HDMI 2.0 输入与环出接口，支持最高 4K 60Hz视频信号。此外，还带有 CVBS复合视频广播信号接口及左右声道音频（L/R）接口，可满足不同使用需求。
3色Tally指示灯，加强团队合作
FRM701G每个屏幕正面均设置有绿、红、黄Tally指示灯，分别表示预览、在播或记录状态，是现场播出工作的理想选择。Tally信号可通过监视器背面的DB9 Tally接口连接。
远程控制
连接网络可通过控制软件GPIO对监视器进行远程调整，这让匹配监视器的设置非常简便。
注：软件目前只适用Windows系统

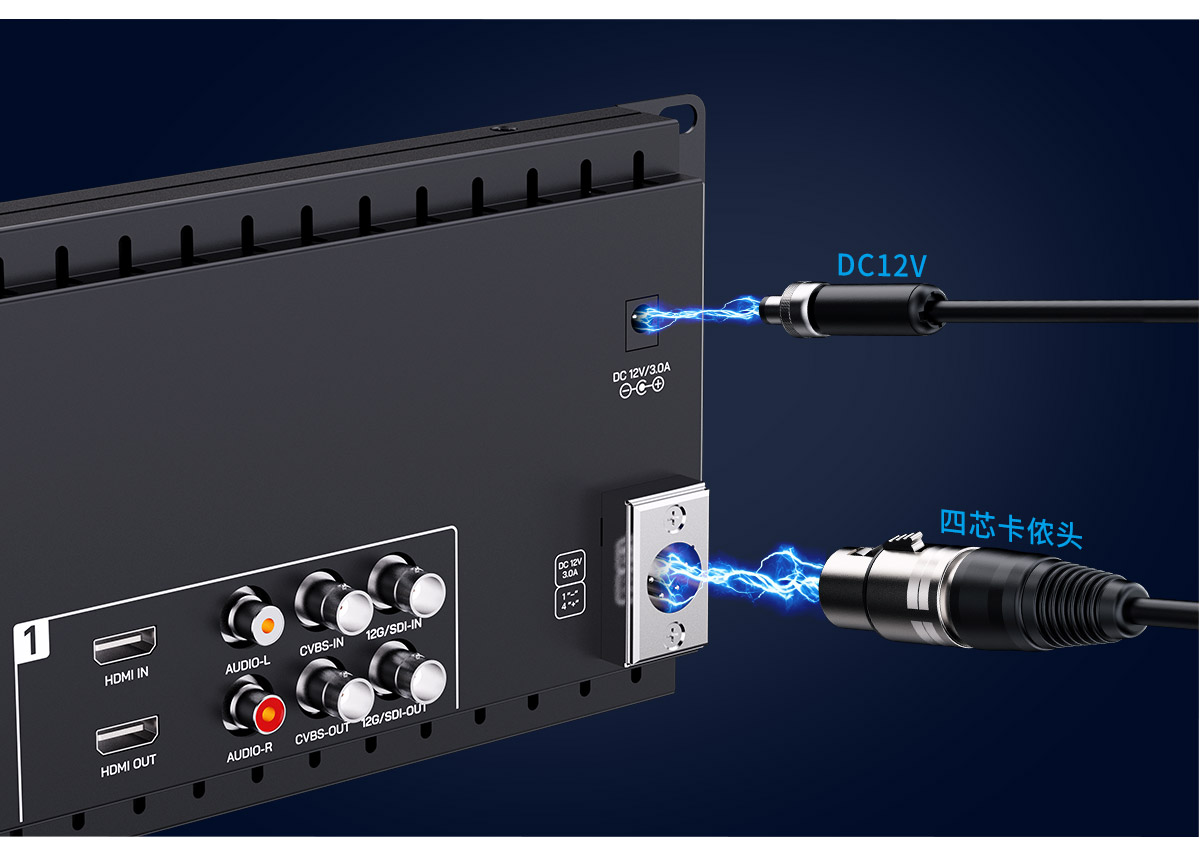

灵活供电方式
FRM701G配有DC 12V和四芯卡侬头供电接口（适用12V/3A适配器), 为屏幕提供强力续航。

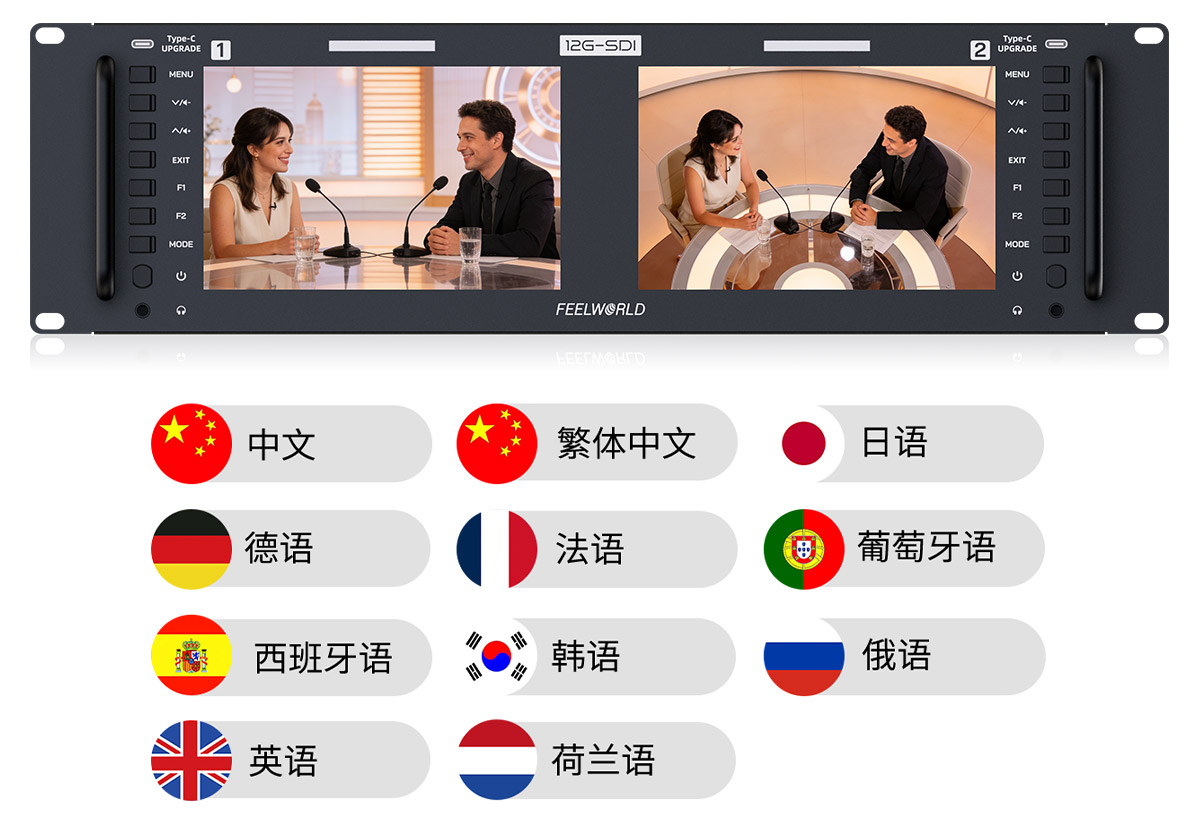

支持11种语言
内置多达11种语言。这意味着，任何国家和地区的制作团队都能顺利使用FRM701G，因为您可以根据需要随时到菜单中更改语言!
1. 2x7英寸1920x1200全高清IPS屏
2. 直观按键+全新菜单界面，操作更便捷
3. 3RU机柜式设计，轻松安装于电视墙或转播车等
4. 加载自定义3D-LUT，再现电影风格
5. 全波形显示、波形图、矢量图、RGB直方图、亮度直方图、辅助对焦、斑马纹、中心标记等功能，能帮助准确对焦和曝光，适用于前期拍摄、后期制作以及颜色校准
6. 连接以太网可用软件对监视器进行远程调整
7. 3色TALLY灯 (红, 绿, 黄)
8. 供电方式：DC 12V和四芯卡侬
| * 波形图 (RGB、灰度) |
| * 矢量图 |
| * 直方图 (RGB1、RGB2、灰度) |
| * 加载自定义LUTs (高达 32个) |
| * 辅助对焦(红、绿、蓝) |
| * 单色显示 (黑白、红、绿、蓝) |
| * 音频柱 |
| * 过曝 |
| * SDI时间码（LTC, VITC） |
| * 点对点 |
| * 中心标记 (红、绿、蓝、黑、白、灰) |
| * 比例标记 (4:3、13:9、14:9、15:9、16:9、1.85:1、2.35:1) |
| * 图像翻转 (左右翻转、上下翻转、全局翻转) |
| * 图像冻结 |
| * 缩放模式 (2X、4X、9X、16X、User) |
| *伪色彩 |
| * 扫描模式(欠扫描、过扫描) |
| *变形模式 (1.33X, 1.6X, 2.0X, 2.0X MAG, User) |
| * 显示比例 (自动、16:9、16:10、4:3、5:4、1.85:1、2.35:1、全屏) |
| * 色温可调 |
| * 内置3色TALLY灯 (红、绿、蓝) |
辅助对焦
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
中心标记，安全框
FEELWORLD监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%, 85%, 90%, 93%, 96%, 2.35:1)。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
面板特性
| 型号 | FRM701G |
| 屏幕尺寸 | 7" ×2 IPS |
| 分辨率 | 1920×1200 pixels |
| 像素间距 | 26.25(H)× 3× 78.75(V) um |
| 色深 | 8bit |
| 屏幕比例 | 16:10 |
| 亮度 | 450cd/m² |
| 对比度 | 1200:1 |
| 背光源 | LED |
| 可视角度 | 80°/80°(L/R) 80°/80°(U/D) |
信号输入（每块显示屏）
| 1 X BNC | 12G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
| 1 X TALLY | DB9 |
信号输出（每块显示屏）
| 1 X BNC | 12G-SDI |
| 1 X HDMI | HDMI 2.0 |
| 1 X BNC | Video |
音频（每块显示屏）
| 1 X 音频输出 | 3.5mm耳机孔 |
控制接口
| 1 X LAN | RJ45 |
其他接口
| 1 X TYPEC- | USB-C(固件升级/LUT导入） |
12G-SDI 支持格式
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (60/59.94/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/59.94/50/30/29.97/25/24/23.98) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i(60/59.94/50) |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080p(60/59.94/50/30/29.97/25/24/23.98) |
| 3840×2160p (60/59.94/50/30/29.97/25/24/23.98) |
| 4096×2160p (60/59.94/50/30/29.97/25/24/23.98) |
CVBS(Video) 支持格式
| PAL/NTSC自动识别 |
其他规格
| 输入电压 | DC9～24V |
| 消耗功率 | ≤26W |
| 电源输入 | (适合 5.5x2.1mm 电源插头）;4PIN 卡侬头 |
| 工作温度 | -10°C~60°C |
| 储藏温度 | -30°C~70°C |
| 安装方式 | 机柜式 |
| 单机尺寸 | 482.6Lx132Hx30.5D mm |
| 单机重量 | 1890g |
| 装箱数量 | 5 |
| 外箱尺寸 | 480*274*500 (mm) |
| 毛重 | 14.5kgs |
尺寸图 (单位: mm)

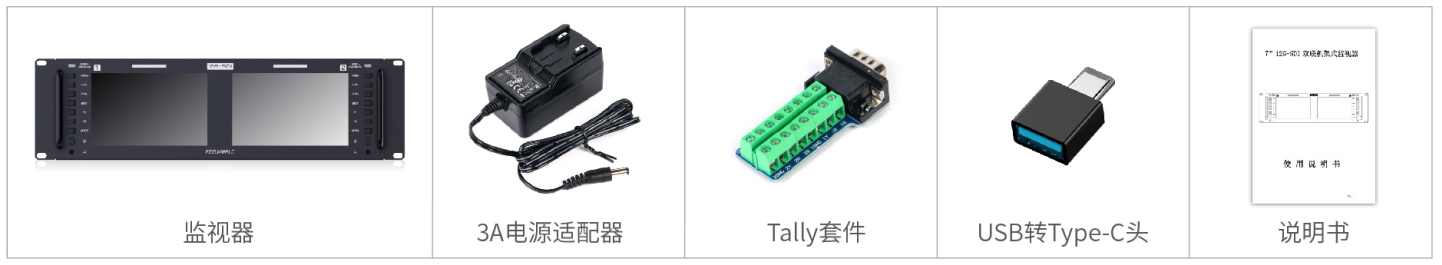

包装清单:
1× 监视器
1× 3A 电源适配器
1× Tally 转接套件
1× Type-C转USB头
1× 说明书
