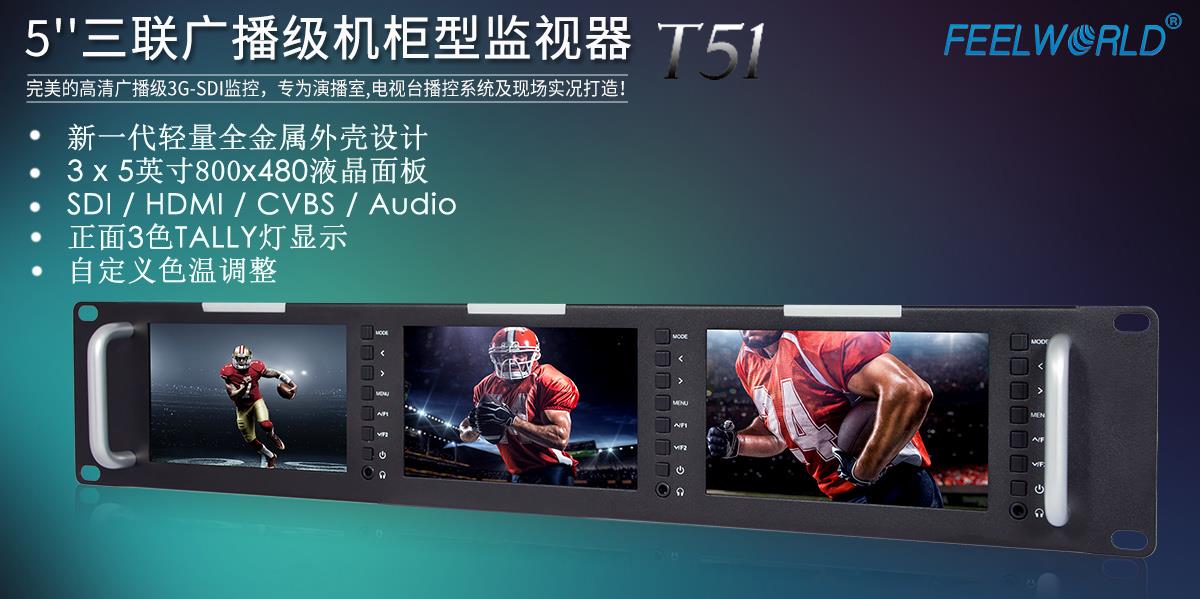

5" 分辨率800x480 2RU三联广播级SDI/ HDMI/ AV机柜式视频监视器 T51
| 序号: | 201511051135393693 |
|---|---|
| 型号: | T51 |
| 尺寸: | 5" |
| 简介: |
尺寸： 5"x3
分辨率： 800x480 pixels 屏幕比例：16:9 亮度： 500cd/m² |
| 输入: | 3G-SDI、 HDMI、 Video、 Audio(L/R) |
| 输出: | 3G-SDI、 HDMI、 Video、 Stereo Headphone |
| DM: | |
| 下载: | |
三联5寸2RU机柜型监视器
.新一代超薄机身，轻量设计，行业规范2RU多联机柜型液晶监视器，采用3块5英寸LED背光液晶面板，支持800×480分辨率、500cd/m²亮度、500:1对比度及水平140°与垂直120°宽视角。
.拥有高质量的SD、HD和3G-SDI信号输入，在多个播放器下可以保证色彩还原更准确。
.FEELWORLD三联机柜型监视器已广泛应用于各级电视台的新闻制作、后期编辑、节目播出和电视转播车、特种车辆视频监控等领域。由于该系列产品是与相邻的其它专业设备配套使用，因此，高稳定性、高可靠性和电磁兼容性，是保证整个系统正常运行的重要条件。
.新一代超薄机身，轻量设计，行业规范2RU多联机柜型液晶监视器，采用3块5英寸LED背光液晶面板，支持800×480分辨率、500cd/m²亮度、500:1对比度及水平140°与垂直120°宽视角。
.拥有高质量的SD、HD和3G-SDI信号输入，在多个播放器下可以保证色彩还原更准确。
.FEELWORLD三联机柜型监视器已广泛应用于各级电视台的新闻制作、后期编辑、节目播出和电视转播车、特种车辆视频监控等领域。由于该系列产品是与相邻的其它专业设备配套使用，因此，高稳定性、高可靠性和电磁兼容性，是保证整个系统正常运行的重要条件。

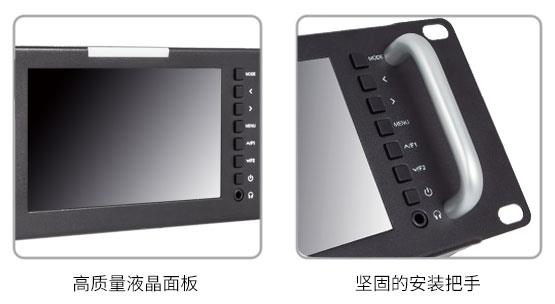

5英寸800×480液晶显示屏
TFT液晶面板，LED背光
T51采用3块5英寸TFT液晶面板，带有LED背光。支持800x480分辨率、500cd/m² 亮度、500:1对比度及水平140°与垂直120°宽视角。
TFT液晶面板，LED背光
T51采用3块5英寸TFT液晶面板，带有LED背光。支持800x480分辨率、500cd/m² 亮度、500:1对比度及水平140°与垂直120°宽视角。
易于操作，省时快捷
风格一致的设计，功能与操作方式相同的系统设置，是该系列产品突出特点之一。用户只需了解其中一款产品操作方式，就可以对全系列产品进行熟练操作，省时而方便。
风格一致的设计，功能与操作方式相同的系统设置，是该系列产品突出特点之一。用户只需了解其中一款产品操作方式，就可以对全系列产品进行熟练操作，省时而方便。
-
输入/输出接口
支持3G-SDI/ HDMI/ 复合视频/ 模拟音频
T51 每个显示屏支持:
输入:
3G-SDI X 1
HDMI X 1
CVBS X 1
Auido (L/R) X 2输出:
3G-SDI X 1
HDMI X 1
CVBS X 1音频:
立体声耳机输出X 1
-
正面3色TALLY灯显示
通过DB-15接口输入信号
T51每个屏幕正面均设置有3色TALLY灯(红，绿，黄），可通过背板DB-15接口对于TALLY灯进行控制。
稳定性和高可靠性
因为多联机柜型监视器经常在连续条件下使用，所有的构件包括液晶面板必须要达到工业级质量标准。全金属外壳不仅使产品更加坚固耐用，而且很好解决了散热问题。
因为多联机柜型监视器经常在连续条件下使用，所有的构件包括液晶面板必须要达到工业级质量标准。全金属外壳不仅使产品更加坚固耐用，而且很好解决了散热问题。
1. 宽视角，高清高亮800×480，色彩准确展示
2. 2RU超薄机身，轻量设计
3. 3G-SDI, HDMI, Video, Audio（L / R）输入和3G-SDI, HDMI, Video信号环出
4. 产品特性：
* 峰值辅助对焦（黑白背景上红色勾边）
* 单色显示（红，绿，蓝，单色）
* 点对点
* 中心标记
* 框型标记（80%, 85%, 90%, 93%, 96%, 2.35:1）
* 图像翻转（水平，垂直，水平&垂直）
* 图像冻结
* 全局缩放
* 上下/左右缩放
* 色温调整
5. 前置3.5mm 耳机孔, 内置扬声器
6. 3色TALLY灯 (红, 绿, 黄)
7. 供电方式：DC 12V和四芯卡侬
2. 2RU超薄机身，轻量设计
3. 3G-SDI, HDMI, Video, Audio（L / R）输入和3G-SDI, HDMI, Video信号环出
4. 产品特性：
* 峰值辅助对焦（黑白背景上红色勾边）
* 单色显示（红，绿，蓝，单色）
* 点对点
* 中心标记
* 框型标记（80%, 85%, 90%, 93%, 96%, 2.35:1）
* 图像翻转（水平，垂直，水平&垂直）
* 图像冻结
* 全局缩放
* 上下/左右缩放
* 色温调整
5. 前置3.5mm 耳机孔, 内置扬声器
6. 3色TALLY灯 (红, 绿, 黄)
7. 供电方式：DC 12V和四芯卡侬
辅助对焦
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
将亮度对比高的轮廓用红线表示出来，如果轮廓的线越多越明显，表示摄像机镜头在此处聚焦。对于摄影师来说，使用红边聚焦功能相比起直接观察图像进行聚焦，能更快调整摄像机镜头达到聚焦效果。 如果使用变焦镜头进行拍摄（摄像机多是变焦镜头），建议将被摄物体拉近聚焦，处于焦点以内的物体，将会出现轮廓线，而焦点以外的物体则没有。
单色显示
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
单色显示画面用于辅助调整摄像机色彩设置。单色显示模式下，用户可以选择红色，绿色，蓝色和单色来驱动像素点，在此模式下可以更快更准确地调整画面的色调饱和度。
点对点
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
使电影制作人通过1:1比例查看输入图像源，而无需缩放，点对点对于捕捉画面最佳细节至关重要。
中心标记，安全框
FEELWORLD监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%, 85%, 90%, 93%, 96%, 2.35:1)。
FEELWORLD监视器设有多种画幅比例标记框和十字中心线。该功能主要用于拍摄或编辑添加字幕等工作时，对于构图的安全提示.保障稳定可靠的拍摄高效进行，满足多样化的后期编辑需求 (80%, 85%, 90%, 93%, 96%, 2.35:1)。
镜像模式
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
在镜像模式下图像可实现水平，垂直和水平&垂直三种模式翻转。
面板特性
| 型号 | T51 |
| 屏幕尺寸 | 5"×3 |
| 分辨率 | 800×480 pixels |
| 点距 | 0.045(W)×0.135(H) mm |
| 屏幕比例 | 16:9 |
| 亮度 | 500cd/m² |
| 对比度 | 500:1 |
| 背光源 | LED |
| 可视角度 | 70°/70°(L/R) 50°/70°(U/D) |
输入（每块显示屏）
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 1 X BNC | Video |
| 2 X RCA | Audio(L/R) |
输出（每块显示屏）
| 1 X BNC | 3G-SDI |
| 1 X HDMI | HDMI |
| 1 X BNC | Video |
音频（每块显示屏）
| 音频输出 | 耳机孔 × 1 |
SDI 支持格式
| 480i/576i |
| 720p(60/59.94/50/30/29/25/24/23.98) |
| 1080i(60/59.94/50) |
| 1080p(60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
HDMI 支持格式
| 480i/576i/480p/576p |
| 1080i (60/59.94/50) |
| 720p (60/59.94/50/30/29/25/24/23.98) |
| 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/ 23.98sF) |
其他规格
| 输入电压 | DC9～24V |
| 消耗功率 | ≤25W |
| 电源接口 | DC/ 4-pin XLR |
| 工作温度 | -20°C~55°C |
| 储藏温度 | -30°C~65°C |
| 安装方式 | 机柜式 |
| 单机尺寸 | 482.6L×88H×34D mm |
| 单机重量 | 1570g |
| 装箱数量 | 5 |
| 外箱尺寸 | 637*552*258 (mm) |
| 毛重 | 15kgs |
功能
| * 峰值辅助对焦（黑白画面时红色勾边） |
| * 单色显示（红，绿，蓝，单色） |
| * 点对点 |
| * 中心标记 |
| * 框型标记（80%, 85%, 90%, 93%, 96%, 2.35:1） |
| * 图像翻转（水平，垂直，水平&垂直） |
| * 图像冻结 |
| * 全局缩放 |
| * 上下/左右缩放 |
| * 色温调整 |
| * TALLY 指示灯 (红, 绿, 黄) |
尺寸图 (单位: mm)
标准配件:
1× 3A 电源适配器
1× Tally 转接套件
1× 说明书
1× 3A 电源适配器
1× Tally 转接套件
1× 说明书
